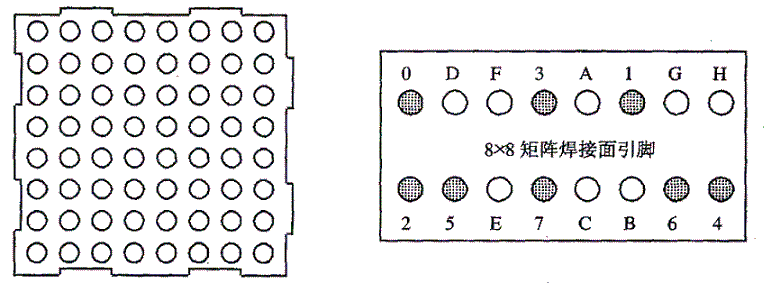

led點陣管腳圖引腳圖
測量方法：用能把LED點亮的萬用表量，大多數的數字萬用表可以點亮LED，只是非常暗淡，有些用兩只1.5V電池的指針萬用表可以把LED點得很亮，只用一個1.5V電池的指針萬用表不能點亮LED，其實最簡單的方法是用5V電源，串個1K電阻，就可以判斷清楚LED點陣。也可以用數字表中的二極管檔,直接測結壓降,通常正向時,結壓降會有顯示(此時LED可能會被點亮),反向時,結壓降基本上是無窮大(萬用表測不出來)
這種點陣一般是8X8矩陣
