在優先編碼器電路中，允許同時輸入兩個以上編碼信號。不過在設計優先編碼器時，已經將所有的輸入信號按優先順序排了隊。在同時存在兩個或兩個以上輸入信號時，優先編碼器只按優先級高的輸入信號編碼，優先級低的信號則不起作用。74148是一個八線-三線優先級編碼器。
如圖所示的是八線-三線編碼器74148的慣用符號及管腳圖引腳圖。
74148優先編碼器為16腳的集成芯片，除電源腳VCC(16)和GND(8)外，其余輸入、輸出腳的作用和腳號如圖中所標。其中I0—I7為輸入信號，A2,A1,A0為三位二進制編碼輸出信號，IE是使能輸入端，OE是使能輸出端，GS為片優先編碼輸出端。
由74148真值表可列輸出邏輯方程為：
A2 = (I4+I5+I6+I7)IE
A1 = (I2I4I5+I3I4I5+I6+7)·IE
A0 = (I1I2I4I6+I3I4I6+I5I6+I7)·IE
使能輸出端OE的邏輯方程為：
OE =I0·I1·I2·I3·I4·I5·67·IE
當使能輸入IE=1時，禁止編碼、輸出(反碼)： A2,A1,A0為全1。(如表5.1.2第一行所示。)
當使能輸入IE=0時，允許編碼，在I0～I(xiàn)7輸入中，輸入I7優先級最高，其余依次為：I6,I5,I4,I3,I2,I0，I0等級排列。
OE為使能輸出端，它只在允許編碼(IE=0)， 而本片又沒有編碼輸入時為0。如表5.1.2中第二行所示)。
擴展片優先編碼輸出端GS的邏輯方程為：
GS = (I0+I1+I2+I3+I4+I5+I6+I7)·IE
GS為片優先編碼輸出端，它在允許編碼(IE=0)，且有編碼輸入信號時為0(如表5.1.2中第三至第十行)；若允許編碼而無編碼輸入信號時為1(如表5.1.2第二行)；在不允許編碼(IE=1)時，它也為1(如表5.1.2第一行)。
GS = 0表示“電路工作，而且有編碼輸入”

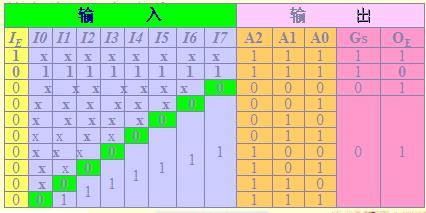

74148優先編碼器真值表?

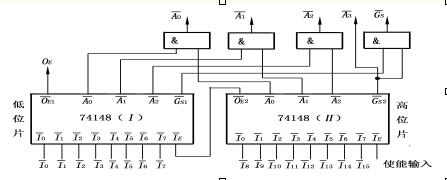

用兩片74148優先編碼器擴展為十六線-四線優先編碼器的連線圖
