該芯片的特點如下所述。
芯片內有兩級輸入寄存器，使之具備雙緩沖、單緩沖和直通三種輸入方式，以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。
D/A轉換結果采用電流形式輸出。若需要相應的模擬電壓信號，可通過一個高輸入阻抗的線性運算放大器實現。運放的反饋電阻可通過RFB端引用片內固有電阻，也可外接。
該片邏輯輸入滿足TTL電壓電平范圍，可直接與TTL電路或微機電路相接?！?

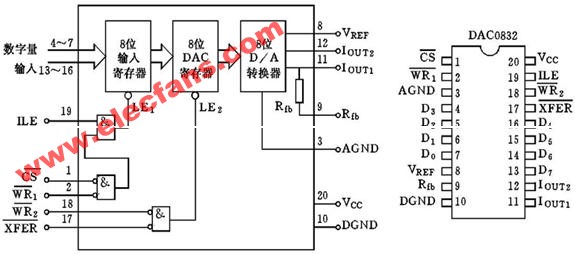

DAC0832內部電路框圖及管腳圖
DAC0832引腳圖管腳圖及內部電路框圖
