數據存儲器6264引腳圖
SRAM 的典型芯片有2KB 的6116、8KB 的6264 以及32KB
的62256,其中6264 芯片應用最為廣泛。
Intel 6264 是8K ×8 SRAM，單一的+5V電源，所有的輸
入端和輸出端都與TTL電路兼容。它的電路原理圖邏輯符號如
圖3-5.1所示。其中，CS為片選信號，OE為輸出允許信號，WE
為寫信號，A0~A12為13根地址線，D0~D7為8位數據線。

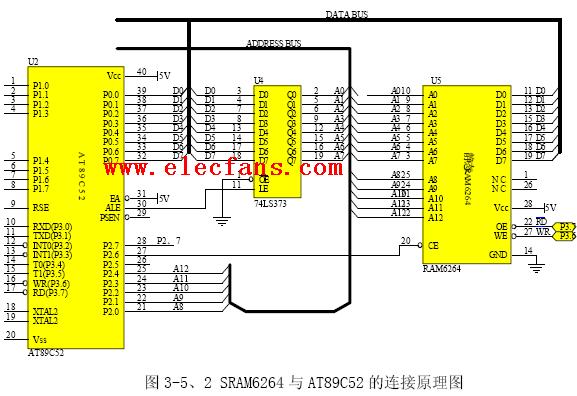

在系統中的擴展電路與單片機連接如下圖；
