rgb接口定義圖

2007年12月28日 23:30 本站原創 作者：本站 用戶評論（0）
關鍵字：接口(151462)

rgb接口定義

RGB接口
專業的顯示設備除了有 D15 接口外，還有 rgbhv 的 BNC 接口。
　

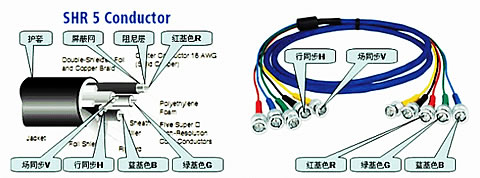

RGB接口圖
　

RGB的焊接方法

非常簡單一一即可，注意選用 75 歐的 BNC 頭。
D15轉RGBHV連接

　

RBGHV

D15

紅線的芯線

腳 1

紅線的屏蔽線

腳 6

綠線的芯線

腳 2

綠線的屏蔽線

腳 7

藍線的芯線

腳 3

藍線的屏蔽線

腳 8

黑線的芯線

腳 13

黑線的屏蔽線

腳 10

黃線的芯線

腳 14

黃線的屏蔽線

腳 11

D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地
