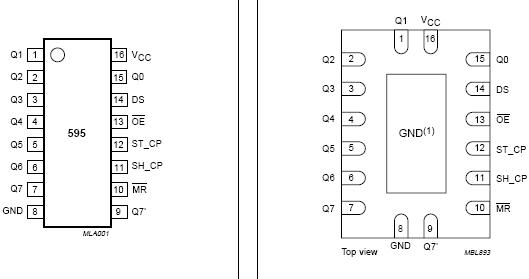

74hc595引腳圖
引腳說明
|
符號 |
引腳 |
描述 |
|
Q0…Q7 |
15， 1， 7 |
并行數據輸出 |
|
GND |
8 |
地 |
|
Q7’ |
9 |
串行數據輸出 |
|
MR |
10 |
主復位（低電平） |
|
SHCP |
11 |
|
|
STCP |
12 |
存儲寄存器時鐘輸入 |
OE |
13 |
輸出有效（低電平） |
|
DS |
14 |
串行數據輸入 |
|
VCC |
16 |
功能表
|
輸入 |
輸出 |
功能 | |||||
|
SHCP |
STCP |
OE |
MR |
DS |
Q7’ |
Qn | |
|
× |
× |
L |
↓ |
× |
L |
NC |
MR為低電平時緊緊影響移位寄存器 |
|
× |
↑ |
L |
L |
× |
L |
L |
空移位寄存器到輸出寄存器 |
|
× |
× |
H |
L |
× |
L |
Z |
清空移位寄存器，并行輸出為高阻狀態 |
|
↑ |
× |
L |
H |
H |
Q6’ |
NC |
邏輯高電平移入移位寄存器狀態0，包含所有的移位寄存器狀態移入，例如，以前的狀態6（內部Q6”）出現在串行輸出位。 |
|
× |
↑ |
L |
H |
× |
NC |
Qn’ |
移位寄存器的內容到達保持寄存器并從并口輸出 |
|
↑ |
↑ |
L |
H |
× |
Q6’ |
Qn’ |
移位寄存器內容移入，先前的移位寄存器的內容到達保持寄存器并輸出。 |
