atx電源引腳定義
| Pin | Name | Description |
|---|---|---|
| 1 | 3.3V | 提供 +3.3V 電源 |
| 2 | 3.3V | 提供 +3.3V 電源 |
| 3 | GND | 地線 |
| 4 | 5V | 提供 +5V 電源 |
| 5 | GND | 地線 |
| 6 | 5V | 提供 +5V 電源 |
| 7 | GND | 地線 |
| 8 | PW-OK | Power OK，指示電源正常工作 |
| 9 | 5VSB | 提供 +5V Stand by電源，供電源啟動電路用 |
| 10 | 12V | 提供 +12V 電源 |
| 11 | 3.3V | 提供 +3.3V 電源 |
| 12 | -12V | 提供 -12V 電源 |
| 13 | GND | 地線 |
| 14 | PS-ON | 電源啟動信號，低電平-電源開啟，高電平-電源關(guān)閉 |
| 15 | GND | 地線 |
| 16 | GND | 地線 |
| 17 | GND | 地線 |
| 18 | -5V | 提供 -5V 電源 |
| 19 | 5V | 提供 +5V 電源 |
| 20 | 5V | 提供 +5V 電源 |

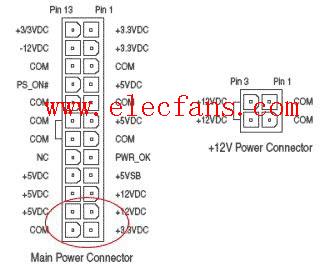

24針的電腦電源針腳定義
