74ls381引腳圖
集成算術/邏輯運算單元（ALU）能夠完成一系列算術運算和邏輯運算。在這里我們介紹一種常用的集成算術/邏輯運算單元74LS381，它是四位算術/邏輯運算單元，管腳圖如圖3.3所示，A和B是預定的輸入狀態，根據輸入信號S2～S0選擇八種不同的功能。

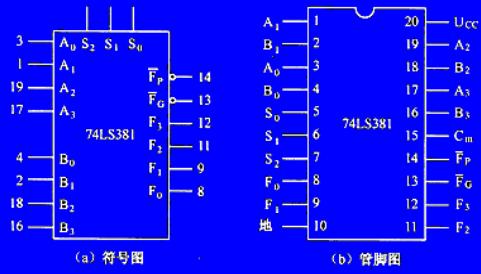

圖3.3 74LS381集成算術/邏輯運算單元
（a）符號圖 (b)引腳圖
下面我們可以通過74LS381的功能表了解其功能。

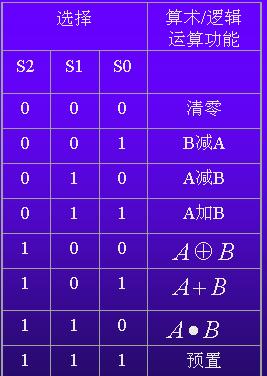

表3.3 74LS381功能表
由表3.3可知，74LS381能夠進行六種算術和邏輯運算，并有清零和預置功能。所謂清零是將各數據輸出端的狀態全為0；預置是使數據輸出端輸出預定的狀態，進行預置操作時，預定的狀態從A和B端輸入.
