范圍允許誤差一般在5%之內，如下表所示，不能有太大范圍的波動，否則容易出現死機的數據丟失的情況。

標準電壓值 電線顏色 最小電壓值 最大電壓值
+5V 紅色 4.75 5.25
-5V 白色 -4.75 -5.25
+12V 黃色 11.4 12.6
-12V 藍色 -11.4 -12.6
+3.3V 橙色 3.135 3.465

－ATX 12V電源
4針（2*2）接口，提供直接電源供應給CPU電壓調整器，幸好，它沒有進一步提升針腳數目，換言之，CPU的功耗雖大，還是在可

控制范圍之內。1、地線；2、地線；3、+12V；4、+12V

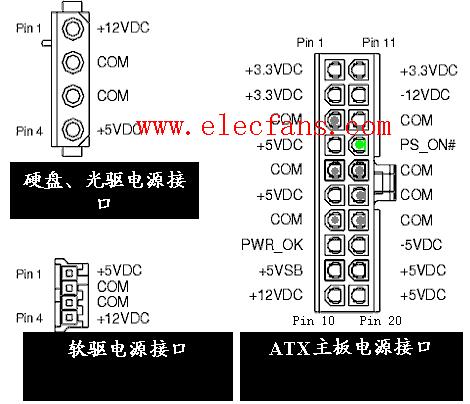

主板上的電源插頭 ATX電源輸出接口

ATX電源20針輸出電壓及功能定義表

針腳 名稱 　 顏色 說　　明
1 3.3V 　 橙色 +3.3 VDC
2 3.3V 　 橙色 +3.3 VDC
3 COM 　 黑色 Ground
4 5V 　 紅色 +5 VDC
5 COM 　 黑色 Ground
6 5V 　 紅色 +5 VDC
7 COM 　 黑色 Ground
8 PWR_OK 　 灰色 Power Ok (+5V & +3.3V is ok)
9 5VSB 　 紫色 +5 VDC Standby Voltage (max 10mA)
10 12V 　 黃色 +12 VDC
11 3.3V 　 橙色 +3.3 VDC
12 -12V 　 藍色 -12 VDC
13 COM 　 藍色 Ground
14 /PS_ON 　 綠色 Power Supply On (active low)
15 COM 　 黑色 Ground
16 COM 　 黑色 Ground
17 COM 　 黑色 Ground
18 -5V 　 白色 -5 VDC
19 5V 　 紅色 +5 VDC
20 5V 　 紅色 +5 VDC

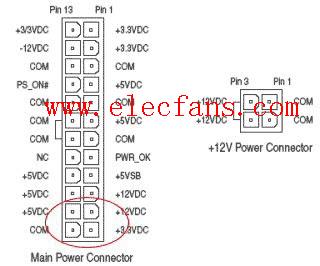

24針電源引腳定義
