總的連線方法：H代表HDMI，D代表DVI-I
H1-D2 : T.M.D.S DATA2+
H2-D3 : T.M.D.S DATA2屏蔽
H3-D1 : T.M.D.S DATA2-
H4-D10 : T.M.D.S DATA1+
H5-D11 : T.M.D.S DATA1屏蔽
H6-D9 : T.M.D.S DATA1-
H7-D18 : T.M.D.S DATA0+
H8-D19 : T.M.D.S DATA0屏蔽
H9-D17 : T.M.D.S DATA0-
H10-D23: T.M.D.S DATA CLOCK+
H11-D22: T.M.D.S DATA CLOCK屏蔽
H12-D24: T.M.D.S DATA CLOCK-
H13 : CEC (Consumer Electronics Control可選擇的電子消費(fèi)控制器)
H14 : Reserved (in cable but N.C. on device)
H15-D6 : SCL(DDC時鐘線)
H16-D7 : SDA(DDC數(shù)據(jù)線)
H17-D15: DDC/CEC Ground
H18-D14: +5V電源線
H19-D16: 熱插拔探測線

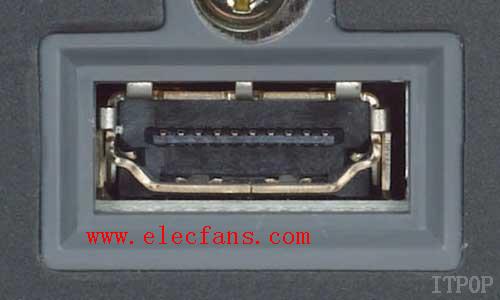

HDMI接口圖片：
