共陰極7段數碼管

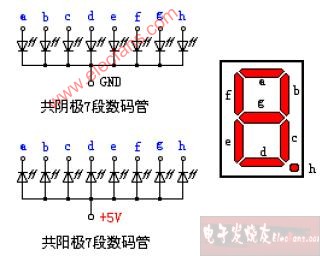

LED數碼管根據LED的接法不同分為共陰和共陽兩類，了解LED的這些特性，對編程是很重要的，因?yàn)椴煌愋偷?a target="_blank">數碼管，除了它們的硬件電路有差異外，編程方法也是不同的。圖1是共陰和共陽極數碼管的內部電路，它們的發光原理是一樣的，只是它們的電源極性不同而已。
將多只LED的陰極連在一起即為共陰式，而將多只LED的陽極連在一起即為共陽式。
以共陰式為例，如把陰極接地，在相應段的陽極接上正電源，該段即會發光。當然，LED的電流通常較小，一般均需在回路中接上限流電阻。假如我們將"b"和"c"段接上正電源，其它端接地或懸空，那么"b"和"c"段發光，此時，數碼管顯示將顯示數字“1”。而將"a"、"b"、"d"、"e"和"g"段都接上正電源，其它引腳懸空，此時數碼管將顯示“2”。其它字符的顯示原理類同，讀者自行分析即可。
