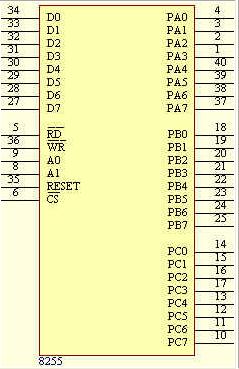

8255A引腳功能及管腳定義圖
8255共有40個引腳,采用雙列直插式封裝,各引腳功能如下:
D0--D7:三態雙向數據線,與單片機數據總線連接,用來傳送數據信息。
CS：片選信號線，低電平有效，表示芯片被選中。
RD：讀出信號線，低電平有效，控制數據的讀出。
WR：寫入信號線，低電平有效，控制數據的寫入。
Vcc：+5V電源。
PA0--PA7：A口輸入/輸出線。
PB0--PB7：B口輸入/輸出線。
PC0--PC7：C口輸入/輸出線。
RESET：復位信號線。
A1、A0：地址線，用來選擇8255內部端口。
GND：地線。
