固態繼電器的結構原理圖

?

固態繼電器(SOLIDSTATE RELAYS)，簡寫成“SSR”，是一種全部由固態電子元件組成的新型無觸點開關器件，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可達到無觸點無火花地接通和斷開電路的目的，因此又被稱為“無觸點開關”，它問世于70年代，由于它的無觸點工作特性，使其在許多領域的電控及計算機控制方面得到日益廣范的應用。

下圖給出了幾種國內、外常見的SSR的外形。

?

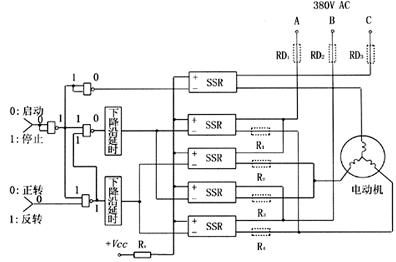

圖8 計算機控制三相交流電機正反轉的接口及驅動電路圖8計算機控制三相交流電機正反轉的接口及驅動電路，圖中采用了4個與非門，用二個信號通道分別控制電動機的起動、停止和正轉、反轉。當改變電動機轉動方向時，給出指令信號的順序應是“停止—反轉—起動”或“停止—正轉—起動”。延時電路的最小延時不小于1.5個交流電源周期。其中RD1、RD2、RD3為熔斷器。當電機允許時，可以在R1-R4位置接入限流電阻，以防止當萬一兩線間的任意二只繼電器均誤接通時，限制產生的半周線間短路電流不超過繼電器所能承受的浪涌電流，從而避免燒毀繼電器等事故，確保安全性；但副作用是正常工作時電阻上將產生壓降和功耗。該電路建議采用額定電壓為660 V或更高一點的SSR產品。
