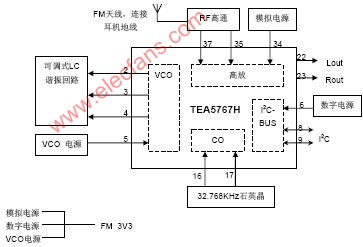

TEA5767HN 管腳功能介紹
1 空 21 空
2 數字調諧輸出 22 左聲道音頻輸出
3 壓控振蕩器調諧電路輸出1 23 右聲道音頻輸出
4 壓控振蕩器調諧電路輸出2 24 軟靜音定時元件
5 壓控振蕩器電源 25 FM 解調器MPX 信號輸出
6 數字地 26 參考電壓
7 數字電源 27 中頻調整定時元件
8 數據總線串行輸入/輸出 28 中頻退耦電容1
9 時鐘總線串行輸入 29 中頻退耦電容2
10 空 30 空
11 總線工作方式選擇 31 空
12 總線使能輸入 32 中頻濾波器增益控制電流
13 總線使能輸入 33 模擬地
14 軟件可編程端口1 34 模擬電源
15 軟件可編程端口2 35 RF 輸入1
16 晶體振蕩輸入1 36 RF 地
17 晶體振蕩輸入2 37 RF 輸入2
18 相位檢測環路濾波器 38 RF AGC 定時元件
19 導頻檢測低通濾波器 39 合成PLL 環路濾波器開關輸出
20 空 40 空
