AD603的原理框圖

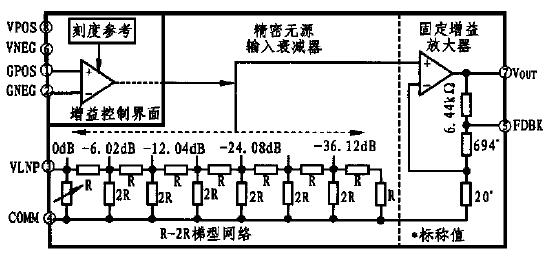

AD603 的簡化原理框圖如圖2 所示, 它由無源輸入衰減器、增益控制界面和固定增益放大器三部分組成。圖中加在梯型網絡輸入端(V INP) 的信號經衰減后,由固定增益放大器輸出,衰減量是由加在增益控制接口的電壓決定。增益的調整與其自身電壓值無關, 而僅與其差值VG 有關, 由于控制電壓GPOS/ GNEG 端的輸入電阻高達50MΩ ,因而輸入電流很小, 致使片內控制電路對提供增益控制電壓的外電路影響減小。以上特點很適合構成程控增益放大器。圖2 中的“滑動臂”從左到右是可以連續移動的。當VOU T 和FDB K 兩管腳的連接不同時, 其放大器的增益范圍也不一樣。
當腳5 和腳7短接時, AD603 的增益為40Vg + 10 , 這時的增益范圍在- 10～ + 30dB 。當腳5 和腳7 斷開時, 其增益為40Vg + 30 ,這時的增益范圍為10～50dB 。
如果在5 腳和7 腳接上電阻, 其增益范圍將處于上述兩者之間。
AD603 的增益控制接口的輸入阻抗很高, 在多通道或級聯應用中, 一個控制電壓可以驅動多個運放; 同時, 其增益控制接口還具有差分輸入能力, 設計時可根據信號電平和極性選擇合適的控制方案。

AD603引腳排列管腳定義圖

引腳排列、功能及極限參數
AD603 的引腳排列如圖1 所示,表1 所列為其
引腳功能。AD603 的極限參數如下:
●電源電壓VS : ±7. 5V ;
●輸入信號幅度V INP : + 2V ;
●增益控制端電壓GNEG 和GPOS : ±VS
●功耗:400mW ;
●工作溫度范圍:
AD603A : - 40 ℃～85 ℃;
AD603S : - 55 ℃～ + 125 ℃;
●存儲溫度: - 65 ℃～ + 150 ℃
