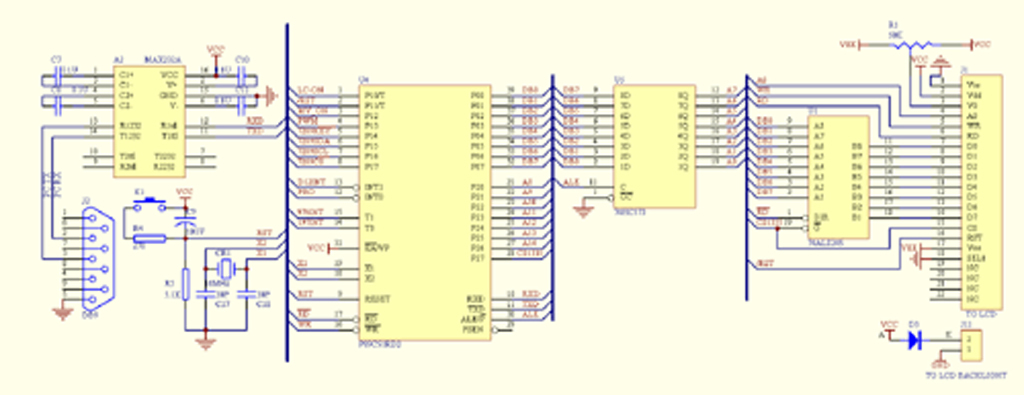

圖1 TM320240E與51單片機的硬件接口電路圖
TM320240E的SEL1(18腳)為微處理器接口選擇端，接高電平時為MC68000單片機接口時序，接低電平為51系列單片機接口時序；A0(4腳)為命令/數據選擇端，1為命令，0為數據；V0(3腳)為對比度電壓輸入端。本系統中，為了防止系統內其他部件引起總線上有大電壓脈沖對LCD造成損害，采用了一片8位雙向總線驅動芯片74ALS245將LCD的數據總線與系統總線進行了隔離驅動，可以在一定程度上對液晶模塊進行保護。
此外，關于液晶對比度調節電壓的產生，TM320240E模塊自帶了負壓輸出（VEE，17腳），但是也有一些320240模塊沒有此電壓，這時可以采用圖2所示電路，利用一片MAX749來產生負壓，此電路在筆者以前的設計中應用過，且效果較好。
