2SD315A內部結構

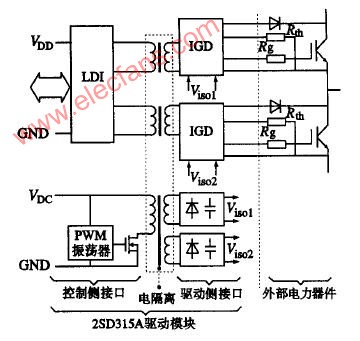

CONCEPT 公司新推出的2SD315A 是一種集成度很高的驅動模塊,內部包含兩路IGBT 驅動電路,可以用于驅動1700V 的IGBT ,它具有安全性、智能性與易用性的特點[2 ] 。2SD315A 的內部電路主要可分為三大功能模塊,如圖1 所示。第一塊是LDI (Logic To Driver Interface , 邏輯驅動轉換接口) ,它主要用于接收“控制側”的PWM 信號,經過處理后傳送給下一級; 第二塊是IGD ( IntelligentGate Driver ,智能門極驅動) ,它通過高頻隔離變壓器從上一級(LDI) 接收控制信號,經放大等處理后輸出±15V/ ±15A(瞬時電流) 的驅動信號,用于“驅動側”大功率IGBT 的控制,每只2SD315A 內部包含兩個IGD 模塊;第三塊是輸入與輸出相互絕緣的DC/ DC 轉換器,它的主要功能是給兩路輸出通道提供彼此隔離的供電。圖中的V DD 和V DC 都為+ 15V ,分別為控制側輸入電路和DC/ DC 轉換器供電,驅動模塊使用單一的15V 電源產生+ 15V 和-15V 電壓,用于驅動外部IGBT。它采用變壓器耦合隔離,工作頻率可高于100kHz ,輸入輸出間交流耐壓可達4000V。
