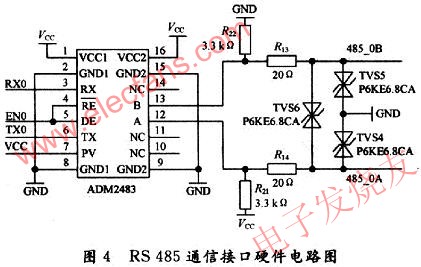

為實現底層多采集模塊和上位機間遠距離通訊，在底層采用RS 485總線進行數據傳輸。因PC機端的串口是RS 232接口，故需在PC端接專用的RS 232/RS 485轉換模塊將RS 232信號轉換成RS 485的信號。本采集單元使用通訊模塊芯片為帶磁隔離的ADM2483，采用工業標準協議——MODBUS RTU通訊協議。圖為RS 485通信接口硬件電路。
