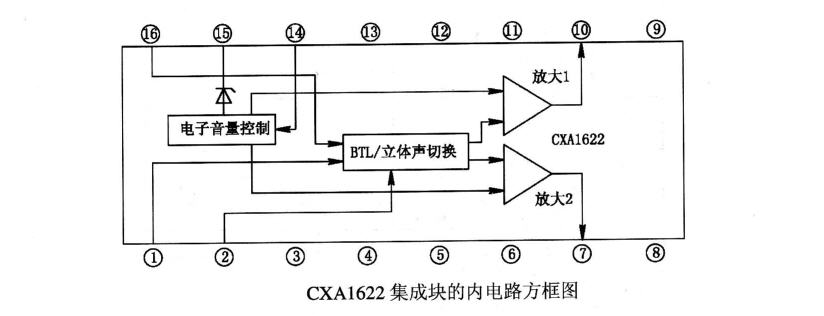

1. CXA1622內電路方框圖及引腳功能
CXA1622集成塊內電路包含兩路功能相同的功率放大電路及電子音量控制電路、BTL立體聲切換電路等組成。采用16腳雙列直插式封裝，其集成塊的內電路方框圖如圖所示。

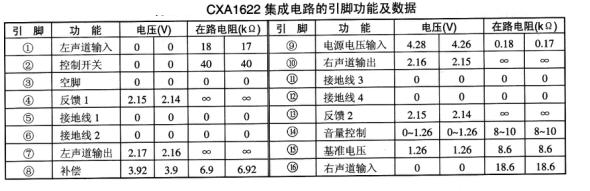

其集成電路的引腳功能及數據見表所列。

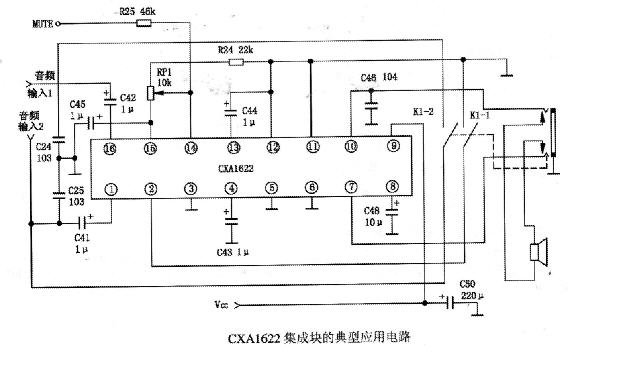

2。CXA1622典型應用電路
CXA1622集成塊的典型應用電路如圖所示
3.電路工作過程
CXA1622集成電路的①、⑥腳為左、右聲道音頻信號輸入端，⑦、⑩腳為音頻信號輸出端。14、15腳為電子音量控制端，利用直流電壓控制兩聲道電子分流電路的阻抗，從而控制兩聲道音頻放大器的增益，達到音量調整的目的。15腳輸出1.3 V基準電壓，14腳通過改變直流控制電壓使兩聲道音量發生變化。它不需要雙連電位器，取材容易，安裝方便。同時，14腳又通過R25與CPU的靜噪端相連，利用微機控制其靜噪相當于音量處于最低位置。C46用于消除大音量輸出時造成的電壓不穩而產生的低頻自激。C43,C44為左右聲道的負反饋電容，C48為左、右聲道的頻率補償電容。
CXA1622(g)腳外接開關，由耳機插座控制，當耳機插上時，②腳接地，CXA1622工作在BTL狀態。
4.故障檢修提示
當出現無聲故障時，除了先應檢查CXA1622 99腳供電電壓是否正常外；其次就應檢查14腳上的電位是否被強制限定在音量最小位置。如是，應檢查 MUTE電壓，可斷開R25電阻的任一引腳，如聲音恢復正常，則說明微處理器處于誤靜噪狀態，應檢查CPU電路。
