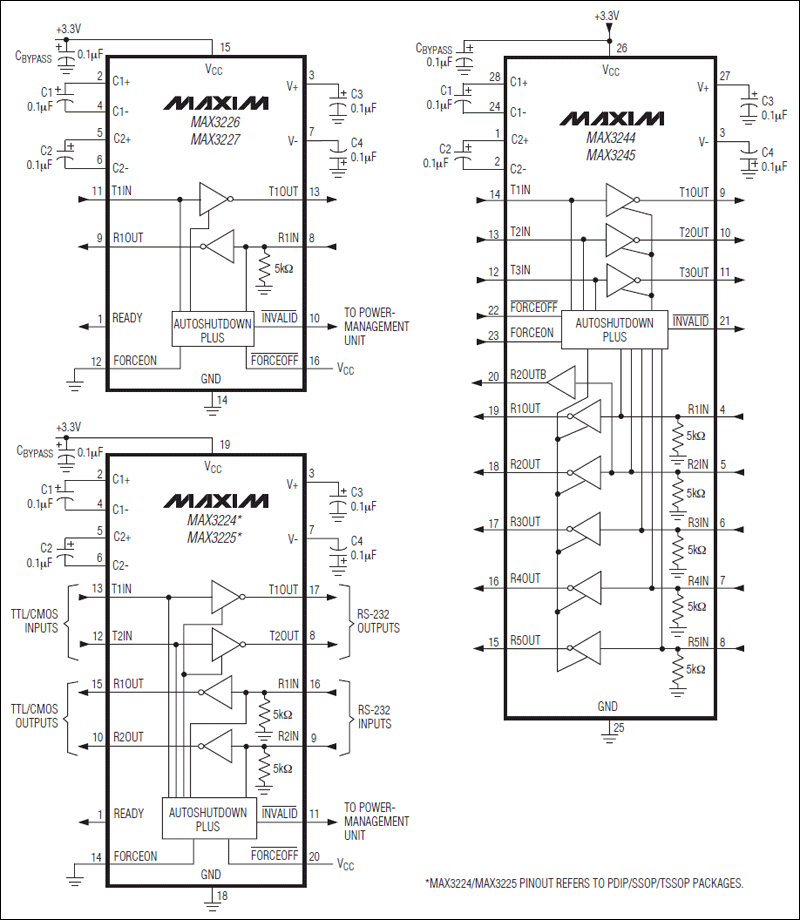

該MAX3224-MAX3227/MAX3244/MAX3245是3V的供電EIA/TIA-232和V.28/V.24通信，自動關機/喚醒功能和高速數據傳輸能力的接口。

　　所有器件的電源電流1μA的實現采用Maxim的革命加?自動關機功能。這些設備將自動進入低功耗關斷模式時的RS- 232電纜斷開或連接的外圍設備的發射器處于非活動狀態，和UART發送器輸入驅動處于非活動狀態超過30秒。他們再次打開時，他們在任何意義上的發射器或接收器輸入有效的過渡。自動關機節省不加改變現有的BIOS或操作系統的功能。

　　該MAX3225/MAX3227/MAX3245還具有MegaBaud?操作，保證與ISDN調制解調器等通信為1Mbps的高速應用。該MAX3224/MAX3226/MAX3244保證250kbps的操作。該收發器有一個專有的低壓差發送輸出級為+3.0 V能夠從一個真正的RS- 232至+5.5 V的性能與雙電荷泵電源。電荷泵僅需要4個小型的操作電壓為3.3V0.1μF的電容器。在MAX3224- MAX3227功能邏輯電平輸出(就緒)斷言，當電荷泵調節和設備已準備開始傳輸。

　　所有器件均采用節省空間的TSSOP和SSOP封裝。

　　關鍵特性

　　對于較小的包裝：

　　MAX3228/MAX3229：+2.5 V的UCSP?封裝至+5.5 V的RS -232收發器

　　對于低電壓或數據線應用：

　　MAX3380E/MAX3381E：2.35 V至+5.5 V，1μA的，2的Tx/ 2接收的RS -232，帶有±15kV ESD保護收發器的I / O和邏輯引腳

　　對于集成ESD保護：

　　MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E：±15kV ESD保護，下至10nA的，+3.0 V至+5.5 V，高達1Mbps，真RS- 232收發器(MAX3246E可在UCSP封裝)
?

?
