　　詳細的USB的電器特性的相關內容是在USB規范。而在此，僅列出用戶所需注意的一些特性。如圖1所示，呈現了在全速設備與PC主機之間電氣特性的連接。除了Vcc(+5 V)與接地線外，需要特別注意的是D+與D-的差動數據信號線。首先，在連接至USB收發器之前必須先串接9O～44Ω的電阻。而后根據不同的USB設各的傳輸速度(全速或低速)，改變在設各端的提升電阻1.5×(1±5%)kΩ的位置。這個提升電阻，也可視為設各端電阻。對于全速設備(12 Mbps)，就將提升電阻接至D+信號線與電源之間的位置。如果是低速設各(1.5 Mbps)，就將提升電阻接到D一信號線與電源之間的位置，如圖1.15所示。這個電壓源的范圍為3.0～3.6 V。但對于USB 2。0的高速傳輸，這個提升電阻被省略，改以自動切換的方式。最后，D+與D-兩條信號線在PC主機的根集線器或集線器端同時接上15 kΩ的下拉電阻并連至接地端。用戶也可視這些下拉電阻為集線器端電阻。

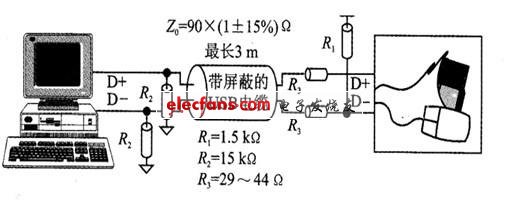

　　圖1 全速設備與PC主機之間電氣特性的連接圖

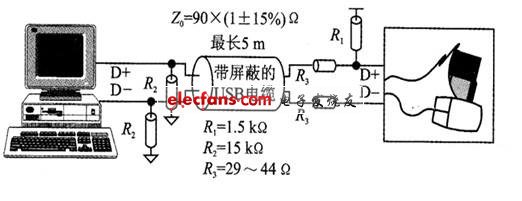

　　圖2 低速設備與PC主機之間電氣特性的連接圖

?

　　整個PC主機與設備之間的電氣特性是如何操作的呢?首先，在設備未連接至PC主機的根集線器或集線器的連接端口時，D+與D-兩條信號線因為下拉電阻的關系，幾乎都視為接地，但是若有一個設各剛連接上時，由于提升電阻(1.5 kΩ)與下拉電阻(15 kΩ)形成了一個分壓器;因此其中有一條數據信號線(D+或D-)的電位將被提升至電壓Vdc的90%左右。此時，當集線器檢測到其中的一條數據信號線趨近3 Vcc，而另外一條仍維持接地狀態時就可確定有一設備已連接上。PC主機會不斷地每隔一般時間來查詢根集線器，檢查D+與D一的電位變化，以了解設備的連接狀態。
