　　HDMI是一種數字信號接口 (圖1)，能傳輸沒有經過壓縮的視頻和聲音差分信號。HDMI有許多優點，比如傳輸信號質量好、布線簡單、可傳輸高清信號。然而，HDMI傳輸?shù)脑紨?shù)據的頻率較高，包括1080i顯示格式的371.25MHz和1080p顯示格式的742.5MHz。因此，與高清低速傳輸接口相比，使用HDMI必須更加注意保證信號的質量，這使抑制高頻噪聲變得十分必要。

　　噪聲抑制的方法

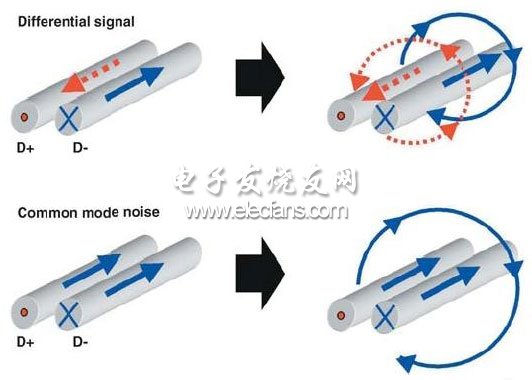

　　HDMI傳輸差分信號(D+和D-)，差分信號的電流按相反方向流動，這將產生相反方向的磁場，因此在理想狀態下能有效消除差模噪聲。但如果信號線耦合了共模噪聲，則共模電流產生的磁場將得到加強，從而導致嚴重的噪聲干擾(圖2)。

?

?

　　為消除這種噪聲并不影響差分信號，HDMI必須使用一種靜噪濾波器。共模扼流圈正是滿足這種需求的產品。共模扼流圈由兩個共磁芯的電感組成。當兩個不同方向的電流流過共模扼流圈時，兩個線圈產生方向相反的磁場，磁場相互抵消，因此線圈兩端表現出零阻抗。但當共模電流流過扼流圈時，兩個線圈會產生方向相反的磁場，磁場相互加強，因此線圈兩端表現出高阻抗。正是由于具有這種特性，共模扼流圈能顯著減少噪聲(圖3)。

?

　　圖4 給出了利用共模扼流圈抑制HDMI噪聲的效果，這里采用1080p信號波形?？梢园l(fā)現，使用共模扼流圈前后的信號波形幾乎是一樣的。圖5是使用模扼流圈前后的發射噪聲對比圖，當沒有使用共模扼流圈時，噪聲大約為60dBuV/m，而當采用共模扼流圈后，發射噪聲減少了大約15dBuV/m。

?
