1 引言
鍵盤電路是單片機應用系統最常用的人機接口，往往要占用較多的I/O端口， 現在有些很節約I/O資源的鍵盤電路，但它在鍵盤上使用的二極管較多，或有些使用的編碼芯片。利用本文介紹的電路，可以最大限度地減少鍵盤電路對I/O端口的點用 和器件。本電路特別適合一些直接搭焊、或需要導線延長鍵盤(如密碼鎖) 其節省寶貴的延長線數量。
2 硬件原理

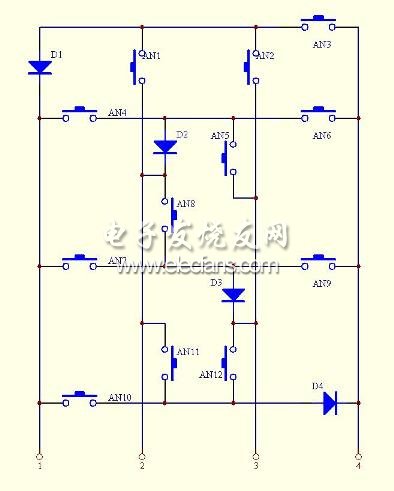

這里以4根I/O線為例，普通接法只能接4個鍵，本文介紹的電路是在組合接法的基礎上增加了4個二極管。其軟件處理使用了端口掃描檢測方法，從而使按鍵數可達到12個，同時由于采用了組合邏輯來直接對端口進行讀取，因此極大地簡經了程序的處理過程。下圖是該電路的電路原理圖。 也可以根據此原理圖類是做3線、5線等的鍵盤。
?
