認識UART接口

　　嵌入式里面說的串口，一般是指UART口， 但是我們經常搞不清楚它和COM口的區別， 以及RS232， TTL等關系， 實際上UART，COM指的物理接口形式（硬件）， 而TTL、RS-232是指的電平標準（電信號）。

　　UART有4個pin（VCC， GND， RX， TX）， 用的TTL電平， 低電平為0（0V），高電平為1（3.3V或以上）。

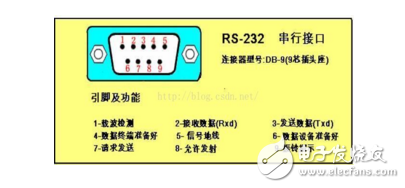

　　COM口是我們臺式機上面常用的口（下圖），9個pin， 用的RS232電平， 它是負邏輯電平，它定義+5~+12V為低電平，而-12~-5V為高電平

　　詳細的說：

　　UART的特征

　　一般uart控制器在嵌入式系統里面都做在cpu一起，像飛思卡爾的IMX6芯片就是這樣，有多個uart控制器。

　　引腳介紹（COM口比較多pin，但是常用的也是這幾個）：

　　VCC：供電pin，一般是3.3v，在我們的板子上沒有過電保護，這個pin一般不接更安全

　　GND：接地pin，有的時候rx接受數據有問題，就要接上這個pin，一般也可不接

　　RX：接收數據pin

　　TX：發送數據pin，我之前碰到串口只能收數據，不能發數據問題，經baidu，原來是設置了流控制，取消就可以了，適用于putty，SecureCRT

　　在調試的時候， 多數情況下我們只引出rx，tx即可。 比如調試gps模塊， IC數據直接通過uart上報，我就直接用了兩個線連出了rx，tx，連上串口轉USB小板， 電腦從串口直接獲取數據，這樣跳過了開發板，測試了gps的數據有沒有問題。
