jlink介紹

　　J-Link是針對ARM設計的一個小型USB到JTAG轉換盒。它通過USB連接到運行Windows的PC主機。J-Link無縫集成到IAR Embedded Workbench for ARM中，它完全兼容 PNP（即插即用）：

　　（1）支持所有ARM7和ARM9體系;

　?。?）下載速度高達50KB/秒;

　?。?）無需外接電源（USB取電）

　?。?）最高JTAG速度達8MHz

　　（5）自動速度識別

　　（6）固件可升級;

　?。?）20腳標準JTAG連接器;

　?。?）帶USB連線和20腳的扁平線纜;

　?。?） 可以用于KEIL ，IAR ，ADS 等平臺 速度，效率，功能均比ULINK強

　　J-LINK仿真器V8版，其仿真速度和功能遠非簡易的并口WIGGLER調試器可比。J-LINK支持ARM7、ARM9、ARM11、Cortex-M3核心，支持ADS、IAR、KEIL開發環境。V8.0版本除擁有上一版本V7.0的全部功能外，軟硬件上都有改進：

　?。?）V8.0版的SWD硬件接口支持1.2-5.0V的目標板，V7.0只能支持3.3V的目標板。

　　（2）V8.0使用雙色LED可以指示更多的工作狀態，V7.0只有1個LED指示燈。

　?。?）V8.0增強了JTAG驅動能力，提高了目標板的兼容性。

　　（4）優化了固件結構，使應用程序區擴大一J-Link ARM主要特點。

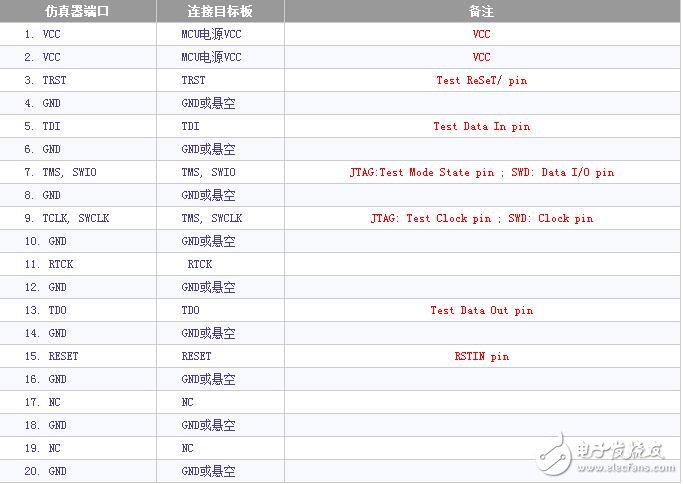

　　J-Link接口定義

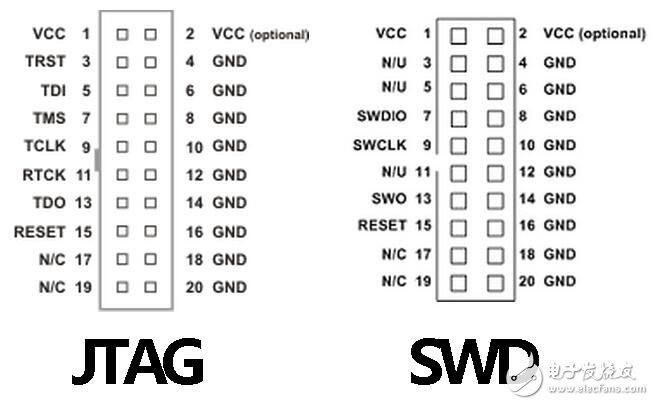

　　接口排列

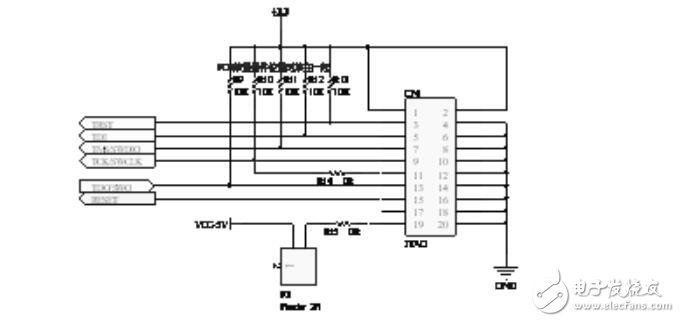

　　JLINK原理圖設計
