電路采用峰值電流檢測法，因此在MOSFET功率管的源極與地之間接上一個電流感應電阻R24，MOSFET功率管的源極端接在SA7527的電流感應端4腳CS端，一般的應用電路中會在電流感應電阻后接上一個RC濾波電路以濾去開關電流的尖峰，因?yàn)镾A7527芯片內部已經有RC濾波電路，所以這里不必加外圍RC濾波電路，從而減少了SA7527的外部元件數量。電流感測比較器采用RS鎖存結構，可以保證在給定的周期之內在驅動輸出端僅有一個信號脈沖出現。當電流感應電阻兩端的感應電壓超過了乘法器的輸出端門限電壓時，電流感應比較器就會關斷MOSFET功率管并且復位PWM鎖存器。電感電流的峰值在正常情況下由乘法器的輸出Vmo來控制，但壓是當在輸入電壓太高或者輸出電壓誤差放大器檢測出現問題時，電流感應端的門限電值就會在內部被鉗位在1.8V。這是由于芯片內部的電流感應比較器的反相輸入端接有一個1.8V的穩壓二極管，因此電流感應電阻的取值要滿足公式(6)和公式(7)兩個條件。

　　

?

　　其中

　　

?

　　K為乘法器增益，ΔVm2 =Vm2 -Vref ，為電壓誤差放大器的輸出與芯片內部參考電壓的差值。

　　

?

　　4.6閉環反饋電路的設計

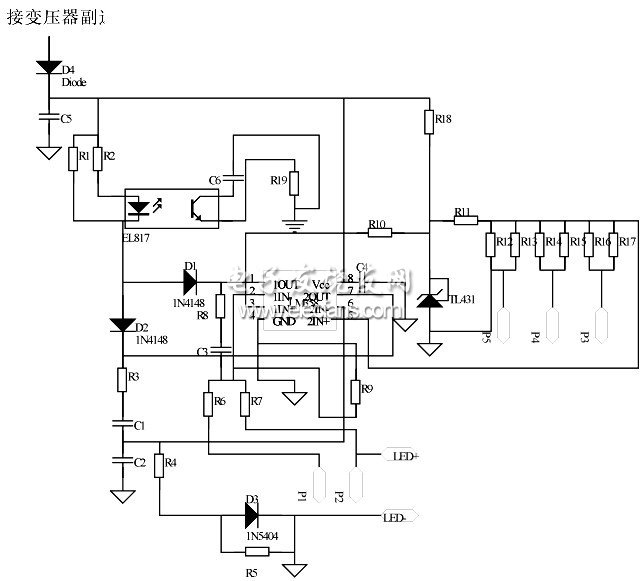

　　閉環反饋電路如圖7所示。該電路是一個恒流恒壓輸出電路，它是由雙運放LM358和TL431構成的電流控制環和電壓控制環，先恒流后恒壓，先是電流采樣，D2導通，D1截止，實現恒流，然后是電壓采樣，D1導通，D2截止，實現恒壓。

　　

?

　　圖7 閉環反饋電路

　　電流控制環：TL431是精密電壓調整器，陰極K與控制極R直接短路構成精密的2.5V基準電壓。該電壓由R11送到LM358的5腳(同相輸入端)，R5直接從輸出端采樣電流，將電流轉換成電壓，再將電壓值送到LM358的6腳(反相輸入端)，將同相輸入端的電壓和反相輸入端的電壓進行比較，并在7腳輸出高低電平來控制流過光耦EL817的導通與關斷，進而通過SA7527控制變壓器一次側輸出占空比的大小，達到穩定輸出電流的結果，C1，R3為反相輸入端與輸出端的反饋元件，可通過調整其數值來調整放大器的反饋增益。當電路接P5端口時，輸出電流的大小為：

　　

，

，其他端口同例。

?

　　電壓控制環：TL431是精密電壓調整器，陰極K與控制極R直接短路構成精密的2.5V基準電壓。該電壓由R10送到LM358的3腳(同相輸入端)，R7直接從輸出端采樣電壓，R7，R9組成分壓電路，將分壓值送到LM358的2腳(反相輸入端)，將同相輸入端的電壓和反相輸入端的電壓進行比較，并在1腳輸出高低電平來控制流過光耦EL817的導通與關斷，進而通過SA7527控制變壓器一次側輸出占空比的大小，達到穩定輸出電壓的結果，C3，R8為反相輸入端與輸出端的反饋元件，可通過調整其數值來調整放大器的反饋增益。當電路接P1端口時，P1端口的輸出電壓為：

　　

，其他端口同例。

?
