搭建一個18W的實驗電路接入電源，用各種儀器測試的波形圖如圖11、圖12、圖13和圖14所示。從上面波形圖可以看出，輸出電流電壓能夠恒流恒壓輸出，電路效率達到85%以上，功率因素(PF)達到90%左右。
?

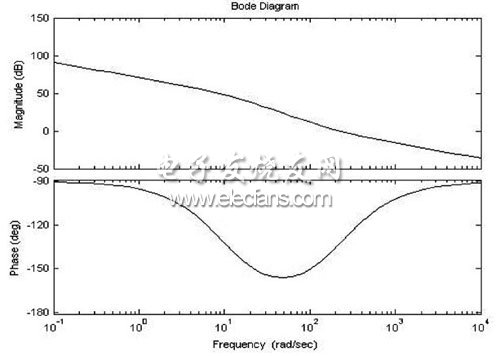

圖11 電流環的波特圖
?

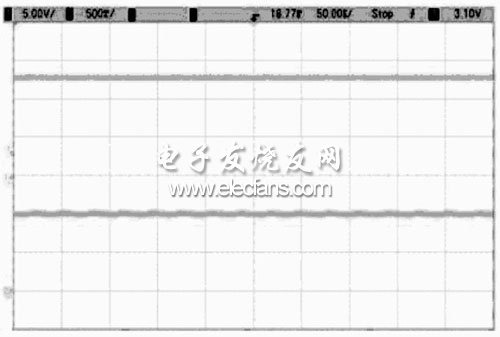

圖12 電流電壓輸出波形
?

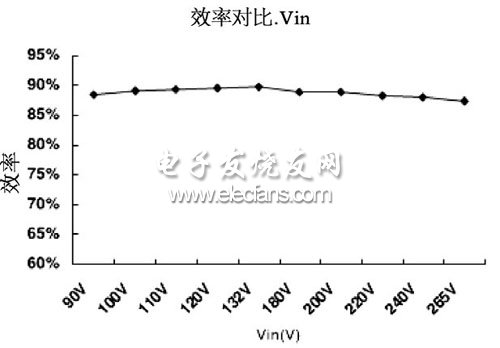

圖13 輸入電壓和效率曲線
?

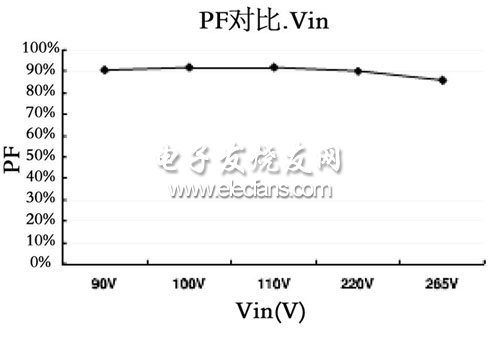

圖14 輸入電壓和功率因數曲線
結論
通過仿真和實驗驗證，本電路能寬電壓輸入，恒流恒壓輸出，電流控制環和電壓控制環不僅響應速度快而且穩定，輸出電流電壓都很穩定，電路的效率達到85%以上，達到了滿意的效果，該電路還有多個端口，能夠驅動不同功率的LED，能夠在實際生活中應用。
