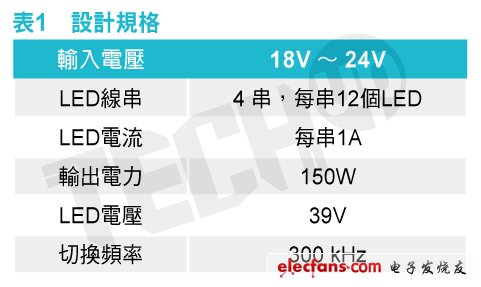

多串LED線路廣泛應用于路燈、洗燈和其他一般照明產品。一般解決驅動多串LED線路的方法是使用多通道線性電流穩壓器。使用線性電路的方法后，穩壓器就沒有產生電磁干擾的問題了。和使用個別LED驅動器驅動每個LED線路的方法比較起來，多通道解決方案可以提供較好的串對串電流準確度，也比較容易檢測與發現LED線路的故障。線性電流穩壓器是一個直流電源輸入裝置，可以是一個交流／直流的轉換器，或是一個直流／直流的轉換器。如果電源是直流電，電壓遠低于LED線路的順向電壓，我們就會使用到升壓轉換器。本文將介紹使用升壓轉換器和線性電流穩壓器的4串LED線路、150瓦的LED驅動器。表1所示為其設計的規格。
電路概述

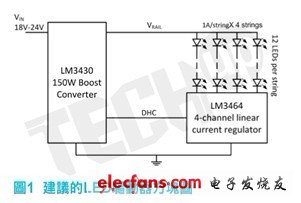

圖1所示為一個150瓦LED驅動器的方塊圖。由圖可看出其為升壓轉換器使用一個LM3430的控制器，控制器電源來自18～24V的直流系統軌電壓（VRAIL），用以供應LED線路。LED電流受到一個4通道線性電流穩壓器LM3464調節。動態余量控制（Dynamic Headroom Control， DHC）方法會被執行以求達到最大的效率。這主要是包含到從LM3464到LM3430的訊號迴授，為了讓電力損失最小化，LM3430就會適度地調整系統軌電壓到最小值。在LED電源開啟時，LED的順向電壓因溫度升高而慢慢降低（以分鐘計）并減少運行中的軌電壓，這樣就能夠有效降低電流穩壓器的電力損失，也因此提升整體效能。
