線性多串LED驅動器

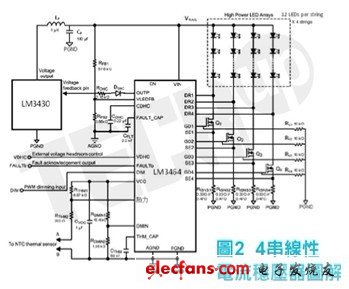

　　圖2所示為由LM3464執行的四通道線性電流穩壓器圖解，每個LED線路都是由系統軌電壓供電動，也連接著它相應的線性電流穩壓器（1～4通道）。這是由金氧半場效晶體管（Q1～Q4）和一個感測電阻器（RSNS1到RSNS4）所組成。金氧半場效晶體管由LM3464控制，使得感測電阻器上的跨壓因而下降，被調節到0.2V，從而調節LED電流。

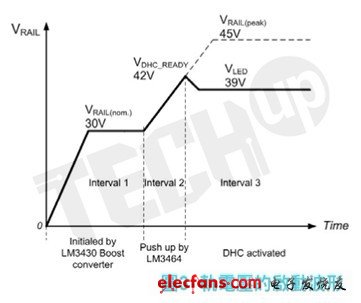

　　LM3464電路主要設計的元件是迴授電阻器電路RFB1、RFB2和RDHC，這和VRAIL（nom）的電壓準位VDHC_READY、VLED和VRAIL（peak）有關，如圖3的啟動波形所示。在啟動時，LM3430在LM3464之前啟動，以執行升壓轉換器，同時將 VRAIL調節至VRAIL（nom）。在這段期間沒有動態余量控制因?yàn)長M3464還沒啟動。其次當CDHC 的電壓（一個電容器從LM3464的CDHC引線連接到地面）到達5.55V時，LM3464將VRAIL提高到VDHC_READY，這是一個高到足以開啟LED線路的電壓。

　　之后，動態余量控制就會啟動，將VRAIL調節至VLED，能以最小電壓開啟所有LED線路以獲得最大的效率。因此，VRAIL（nom）和VDHC_READY的設計值是參考VLED，足以支援VLED的差異。在本文中，VLED是39V，VRAIL（nom）和VDHC_READY分別被設計成30V和42V。最后，當LM3464的OutP引線連接地面發生短路時，VRAIL（peak）會產生最大值的VRAIL。VRAIL（peak）也可能是最高的VRAIL，讓升壓轉換器能夠輸出。因此，升壓轉換器必需能夠輸出VRAIL（peak），而不超過輸出額定電壓。在本文中，VRAIL（peak）是設定在45V，所以額定電壓是50V的輸出電容器都可以使用。
