以下是關于 ADC0809 數據采集實驗 的中文詳解，涵蓋核心要點和實驗步驟：

一、ADC0809 芯片簡介

功能：8 位分辨率逐次逼近型模數轉換器（ADC）。
通道：8 路模擬輸入（IN0～IN7），通過地址線（ADDA、ADDB、ADDC）選擇。
關鍵引腳：
- START：啟動轉換信號（高脈沖觸發）。
- EOC：轉換結束標志（低電平表示轉換中，高電平表示完成）。
- OE：輸出使能（高電平允許讀取數據）。
- CLK：時鐘輸入（典型頻率 640kHz，需外部提供）。
- VREF(+)/VREF(-)：參考電壓（決定輸入量程）。

二、實驗核心步驟

1. 硬件連接

模擬輸入：將被測信號（如電位器分壓、傳感器輸出）接入某一通道（如 IN0）。

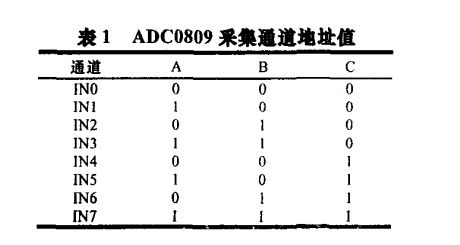

地址選擇：固定 ADDA/B/C 電平選擇通道（例如 000 選擇 IN0）。
時鐘信號：外接 500kHz～1MHz 方波（可用單片機定時器或晶振分頻生成）。
參考電壓：VREF(+) 接 +5V，VREF(-) 接地（量程 0～5V）。
數據輸出：D0～D7 接單片機或邏輯分析儀。

2. 控制邏輯與時序

   --------------------------------------------
   步驟 | 操作                  | 信號狀態
   --------------------------------------------
   1   | 啟動轉換              | START=高脈沖（>100ns）
   2   | 等待轉換完成          | 檢測 EOC 由低→高（約 100μs）
   3   | 允許輸出數據          | OE=高電平
   4   | 讀取數據（D0-D7）     | 獲取轉換結果（0～255）
   5   | 結束讀取              | OE=低電平
   --------------------------------------------

3. 單片機編程要點（以 8051 為例）

   sbit START = P1^0;  // 定義控制引腳
   sbit EOC  = P1^1;
   sbit OE   = P1^2;

   void ADC_Read() {
      START = 1;        // 啟動脈沖
      START = 0;        // 下降沿觸發轉換
      while(EOC == 0);  // 等待轉換完成（EOC變高）
      OE = 1;           // 允許輸出
      P2 = ADC_DATA;    // 讀取數據（P2接D0-D7）
      OE = 0;           // 關閉輸出
   }

三、關鍵注意事項

參考電壓穩定性
使用精密基準源（如 TL431）替代電源電壓，可提高精度。
抗干擾設計
- 模擬輸入線遠離數字信號。
- 在 VREF 和模擬輸入口并聯 0.1μF 電容濾波。
時鐘信號要求
若時鐘頻率超 1MHz，轉換時間縮短但可能導致精度下降。
轉換時間計算
( T{\text{conv}} = \frac{9}{f{\text{CLK}}} )（例如 640kHz 時鐘時約 14μs）。

四、常見問題解決

數據跳變大
檢查參考電壓波動或輸入信號噪聲，增加 RC 濾波。
EOC 始終為低
確認 START 脈沖已發送，時鐘信號正常。
輸出值固定為 0/255
檢查模擬輸入是否超量程，或 OE 信號未使能。

五、實驗拓展

多通道輪詢采集
動態切換 ADDA/B/C 地址，循環采樣 8 路信號。
串口傳輸數據
將 ADC 結果通過單片機串口發送至上位機顯示（如串口助手）。
電壓計算
轉換公式：( V{\text{in}} = \frac{\text{數字量}}{256} \times V{\text{REF}} )。

實驗成功標志：輸入電壓變化時，讀取的數據值（0～255）應隨電壓線性變化。建議先用穩壓電源提供 0～5V 可調電壓測試，再接入實際傳感器信號。
