以下是POE供電網線的標準接法及注意事項（基于IEEE 802.3af/at/bt標準）：
一、標準POE供電線序（常用模式）
-
Mode A（末端跨接法）
- 數據線對：1(白橙) & 2(橙) 傳輸數據
- 供電線對：3(白綠) & 6(綠) 同時傳輸數據+供電
- 注：48V電壓加載在3/6線對上
-
Mode B（中間跨接法）
- 數據線對：1(白橙)&2(橙)、3(白綠)&6(綠)傳輸數據
- 供電線對：4(藍) & 5(白藍) 供電
- 備用線對：7(白棕)&8(棕) 供電（千兆網絡會啟用）
二、實際接線步驟（以百兆網絡為例）
| RJ45針腳 | 線序顏色 | 功能 |
|---|---|---|
| 1 | 白橙 | 數據+Mode A供電 |
| 2 | 橙 | 數據 |
| 3 | 白綠 | 數據+Mode A供電（正極） |
| 4 | 藍 | Mode B供電（正極） |
| 5 | 白藍 | Mode B供電（負極） |
| 6 | 綠 | 數據+Mode A供電（負極） |
| 7 | 白棕 | 備用供電（千兆啟用） |
| 8 | 棕 | 備用供電（千兆啟用） |
三、關鍵注意事項
-

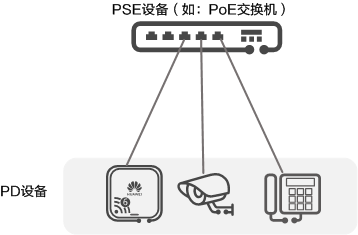

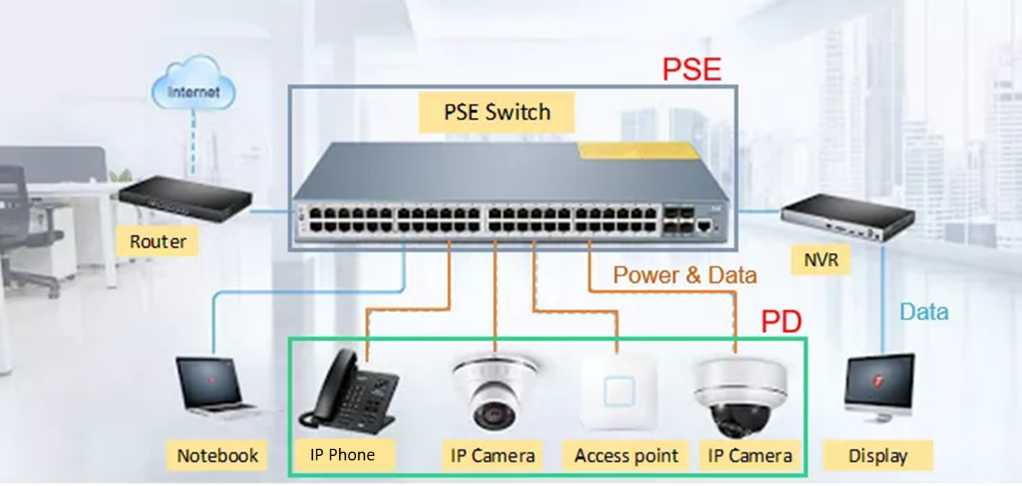

設備兼容性
- 受電設備（PD）如攝像頭需支持IEEE 802.3af/at標準
- 供電設備（PSE）如POE交換機需匹配PD協議
-
網線要求
- 最低使用超五類線（Cat5e），推薦六類線降低損耗
- 傳輸距離 ≤100米（超出可能導致電壓不足）
-
非標設備警告
- 非標準POE設備（如某些監控）可能采用4/5+7/8固定供電，需嚴格按說明書接線，否則可能燒毀設備
-
防錯接技巧
- 使用POE測試儀檢測供電模式
- 標準POE設備在連接前會進行握手協議，無協議直接通電的為非標設備

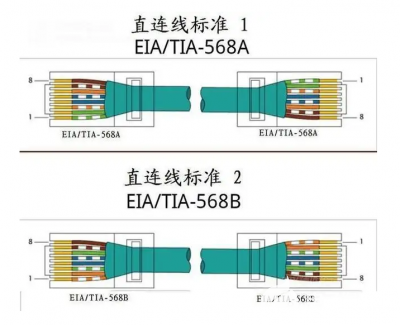

四、接線示意圖（直通線做法）
PSE（交換機）端 PD（攝像頭）端
1 白橙 ----------------> 1 白橙
2 橙 -----------------> 2 橙
3 白綠 ----------------> 3 白綠
4 藍 -----------------> 4 藍
5 白藍 ----------------> 5 白藍
6 綠 -----------------> 6 綠
7 白棕 ----------------> 7 白棕
8 棕 -----------------> 8 棕五、安全提示
- 通電時避免手觸水晶頭金屬片
- 長距離傳輸建議用POE延長器（中繼器）
- 大功率設備（如≥30W）需確認交換機支持802.3at/bt協議
? 替代方案：若不支持POE，可使用POE分離器/供電器：
供電器 → 網線 → 分離器 →（數據端接設備，電源端接DC口）
實際接線時只需按標準制作直通線，POE交換機會自動識別供電模式（Mode A/B），普通千兆交換機+標準POE注入器通常同時支持兩種模式。
