AES/EBU（通常簡寫為 AES3）是一種專業數字音頻接口標準，用于傳輸數字音頻信號。通常需要將 AES/EBU 信號轉換為模擬音頻信號或其他數字格式，這就涉及到“解碼”過程。
理解 AES/EBU 解碼電路的關鍵點在于：它通常包含兩個主要部分（或者兩個關鍵環節）：
- AES/EBU 接收器 / 數字接口接收器
- 數模轉換器
下面詳細說明這兩個部分及其功能：
1. AES/EBU 接收器 (數字接口接收器)
- 核心任務： 接收來自傳輸線（通常是 110Ω 阻抗的平衡線纜，如XLR）的差分數字音頻信號 (
A+,A-)。 - 關鍵功能：
- 阻抗匹配與隔離： 輸入電路（通常包括一個音頻變壓器或?qū)Ｓ媒邮掌餍酒妮斎攵耍┨峁┡c110Ω傳輸線阻抗的匹配，以獲得最佳的信號傳輸和抗噪聲性能。變壓器還能提供電氣隔離（Galvanic Isolation），防止接地回路噪聲。接收器芯片（如 Cirrus Logic CS841x 系列、TI/BB DIR9001、AKM AK411x 系列、Asahi Kasei AK411x 系列）通常內置了處理差分輸入的電路。
- 信號恢復： 由于傳輸距離可能較長且存在干擾，輸入信號幅度會衰減并引入抖動。接收器芯片的主要任務是對這個輸入信號進行再整形、再定時。它能從畸變的信號中可靠地檢測出“0”和“1”，并在其內部產生干凈、低抖動的數字信號。這有時被稱為“時鐘恢復”或“數據恢復”。
- 協議解碼： 接收器芯片解析 AES/EBU 的數據幀結構。
- 提取音頻數據： 識別音頻樣本（16, 20, 24 位）的位置，并提取它們。
- 提取輔助信息： 識別并提取嵌入在數據流中的聲道狀態位和用戶位。這些信息包含采樣率、音頻格式（如專業/消費級標志）、版權狀態、單聲道/立體聲標志、時間碼（如果嵌入的話）等。
- 提取嵌入時鐘： AES/EBU 信號是自定時的，意味著發送端的采樣時鐘信息被編碼進數據流本身（通過雙相位標記編碼）。接收器必須能恢復出與原始發送端同步的采樣時鐘。這是保證后續 DAC 高質量轉換的關鍵。
- 輸出信號： 接收器通常輸出以下兩路核心數字信號，供后續的數模轉換器使用：
- 數據信號： 通常是串行音頻數據格式，如 I2S、左對齊或右對齊格式。包含經過恢復的音頻樣本流。
- 位時鐘和字時鐘信號： 由接收器內部恢復出的、與音頻數據同步的時鐘信號。位時鐘對應數據流的每個位，字時鐘則標志一個音頻樣本的開始（也稱為 LRCLK）。
2. 數模轉換器
- 核心任務： 將從 AES/EBU 接收器獲得的數字音頻數據樣本轉換為模擬音頻信號。
- 關鍵功能：
- 數字濾波： 接收到的數字音頻樣本經過了采樣和量化（PCM），需要通過一個高精度的數字濾波器來重建原始模擬波形，并濾除超出奈奎斯特頻率（采樣頻率一半）的混疊失真成分。這部分通常在專門的 DAC 芯片內部完成，有時也借助單獨的 FPGA 或 DSP。
- 數模轉換內核： 這是 DAC 的核心部分，根據其設計原理（如 Delta-Sigma 調制、多比特、R-2R 梯形網絡等），將離散的數字樣本值轉換為連續的模擬電平值。
- 模擬濾波與放大： DAC 輸出的原始模擬信號仍然包含高頻噪聲（量化噪聲和諧波失真）。需要通過一個高質量的模擬低通濾波器（通常為運算放大器構成的巴特沃斯、切比雪夫或貝塞爾濾波器）來平滑信號，濾除這些不需要的高頻成分。最后，可能還需要一個模擬放大器將信號電平提升到標準的線路電平。
- 輸入信號： 依賴于 AES/EBU 接收器的輸出格式，通常是上述的 I2S、左對齊或右對齊串行數據流以及對應的位時鐘和字時鐘。
解碼電路結構圖總結
一個典型的 AES/EBU 解碼路徑可以簡化為：
AES/EBU輸入端口 -> 輸入變壓器 -> AES/EBU接收器芯片 -> DAC芯片 -> 模擬輸出濾波器/放大器 -> 模擬音頻輸出端口
重點總結 & 關鍵點
- AES/EBU ≠ DAC: AES/EBU 本身只是一個傳輸格式和接口。所謂的“解碼電路”首先需要將這個接口傳輸?shù)臄?shù)字流接收下來并正確解析，然后才是將解析出的數字音頻數據進行數模轉換。
- 接收器是關鍵： 芯片（如 CS8416, DIR9001, AK4113）負責解碼協議、恢復時鐘和分離數據，是整個鏈路的門衛和信號凈化器。它決定了后續 DAC 能夠接收到信號的質量（尤其是抖動水平）。
- DAC 負責音質： DAC 芯片和其模擬輸出級的設計直接決定了最終模擬音頻的質量（保真度、動態范圍、信噪比、諧波失真等）。
- 時鐘的重要性： 由接收器從信號中恢復出的時鐘，其低抖動特性對最終音頻質量至關重要。在高品質設計中，也可能使用一個外部超低抖動時鐘來“馴服”接收器恢復的時鐘，或直接使用外部時鐘繞過接收器的時鐘恢復電路。
- 接口差異： AES/EBU 通常使用平衡傳輸（XLR），阻抗為110Ω。它的消費級版本 S/PDIF 使用不平衡傳輸（RCA 或光纖），阻抗為75Ω。雖然兩者的數據幀結構非常相似，但物理接口不同，接收器芯片通常兼容兩者的解碼。電路設計（特別是輸入阻抗匹配）需要對應。
實例 (典型芯片)
- AES/EBU接收器： Cirrus Logic CS8416, TI/Burr-Brown DIR9001, Asahi Kasei AK4113/AK4118, Wolfson WM8804/WM8805.
- DAC： Cirrus Logic CS4398, TI/Burr-Brown PCM179x, AKM AK449x/AK4191, ESS ES9038Q2M/ES9028PRO, Analog Devices AD1955/AD1853.
希望這個詳細的中文解釋能幫助你理解 AES/EBU 解碼電路的核心原理和構成！
廣播級E1轉AES-EBU音頻編解碼器 E1轉立體聲音頻卡儂頭(XLR)編解碼器
2022-06-21 11:04:19
納祥科技數字音頻解碼NX8416，192khz采樣率，可替代CS8416
納祥科技NX8416是一款192KHZ 數字音頻接收電路（光纖同軸接收），接收并解碼數字音頻數據的電路。它可讓消費類和專業音頻產品交換 S/PDIF 和 AES/EBU 音頻數據，有效保證音質穩定
2025-01-18 10:06:24
AES HWIP技術規格
本文檔介紹了AES 硬件 IP 功能。高級加密標準 （AES） 是 OpenTitan 協議中使用的主要對稱加密和解密機制。 AES 單元是一個加密加速器，它接受來自處理器的請求以加密或解密 16 字節的數據塊。它作為外設模塊連接到芯片互連總線，符合外設功能的要求指南。
2023-08-03 10:46:50
什么是AES算法？ 怎樣快速實現AES算法？
什么是AES算法？如何對AES算法進行優化？怎樣快速實現AES算法？
h1654155958.0154
2021-04-28 06:51:19
如何實施軟件AES以及AES加密/解密
這一樣本代碼展示了如何實施軟件AES(高級加密標準)以及AES加密/解密如何運作。 您可以在下列時間下載樣本代碼http://www.nuvoton.com/resources-downlo.1218180400。 nuvoton 核
最強海賊王
2023-08-22 06:41:26
AES加密協議是什么？AES加密協議的應用
AES(Advanced Encryption Standard，高級加密標準)是一種廣泛使用的對稱密鑰加密協議，它被設計用于保護電子數據的安全。以下是對AES加密協議的詳細概述： 歷史與標準化
2024-04-15 15:34:47
aes加密破解難度
aes加密破解難度，AES256/128 純軟件加解密時間效率測試–以Cortex-M0與M3 MCU為例一、測試環境與方法二、測試代碼介紹（以AES256為例）三、測試結果與抓包截圖AES軟件源碼庫（C語言），包含全部CBC/CTR等模式，SHA、HMAC軟件源碼庫（C語言）見鏈...
wdc596933938
2021-08-09 07:33:25
aes在云存儲中的應用實例
云存儲服務允許用戶通過互聯網訪問和存儲數據，這使得數據的安全性和隱私性成為關鍵問題。AES作為一種高效的對稱加密算法，提供了強大的數據保護能力。 2. AES基本原理 AES是一種對稱加密算法
2024-11-14 15:11:06
旋變解碼電路
各位大神，旋變解碼電路請教一下，我用的是AD1200，調試的時候發現不同批次的AD1200，通電后會出現DOS燈亮，最終旋變報警
lxd0514820527
2020-02-22 11:26:10
TDA3504視頻解碼電路分享
TDA3504是視頻控制及PAL/SECAM制解碼單片集成電路；一體化集成電路；該電路輸入亮度信號、色度信號以及供控制用的電平沙堡脈沖信號；可從外部插入線性R、G、B、信號，用于視頻輸出的R、G、B輸出信號；適用于解碼電路。
h1654155273.0656
2021-04-13 07:36:51
cc2640 AES加密問題
我包含了aes.h、ccm.h、aesCcm_api.h 這三個頭文件之后調用 Aes_encrypt_Sw();編譯顯示說沒有定義，請問怎么解決？
chm2
2020-03-19 09:31:11
哪里可以找到AES-192和AES-256的Verilog代碼？
嗨，我是一名本科生，也是使用FPGA套件的新手。在我的最后一個學期項目中，我使用Spartan 3A-3400 DSP套件實現AES，但我在查找AES-192和AES-256的verilog代碼
yhxcsf
2019-09-11 11:24:58
harmony-utils之AES，AES加解密
harmony-utils之AES，AES加解密 harmony-utils 簡介與說明 [harmony-utils] 一款功能豐富且極易上手的HarmonyOS工具庫，借助眾多實用工具類，致力于
2025-06-30 17:30:51
音頻解碼電路的結構組成及故障檢測方法
無論是普通的DVB機還是中星九號專用接收機，其音頻電路結構和工作原理相差不大，都是由音頻解碼電路、數模轉換電路、音頻放大電路構成。音頻解碼電路一般集成在主芯片內部，數模轉換電路和音頻放大電路則因機種、機型不同而有差別。
2019-08-05 14:40:43
aes加密的常見錯誤及解決方案
AES（Advanced Encryption Standard，高級加密標準）是一種對稱加密算法，它使用固定長度的密鑰對數據進行加密。在使用AES加密時，可能會遇到一些常見錯誤。以下是對這些錯誤
2024-11-14 15:13:03
維諦EBU02電池巡檢儀
2022-12-01 15:56:59
150EBU02
150EBU02 - Ultrafast Soft Recovery Diode, 150 A FRED PtTM - Vishay Siliconix
2022-11-04 17:22:44
開源物聯網技術--AES加密功能技術分享
一、AES加密功能 在物聯網行業中的應用 AES加密功能在物聯網行業中有著廣泛的應用。隨著物聯網技術的不斷發展，越來越多的設備連接到互聯網上，這也增加了數據泄露和網絡攻擊的風險。為了保護物聯網設備
2024-09-11 14:50:59

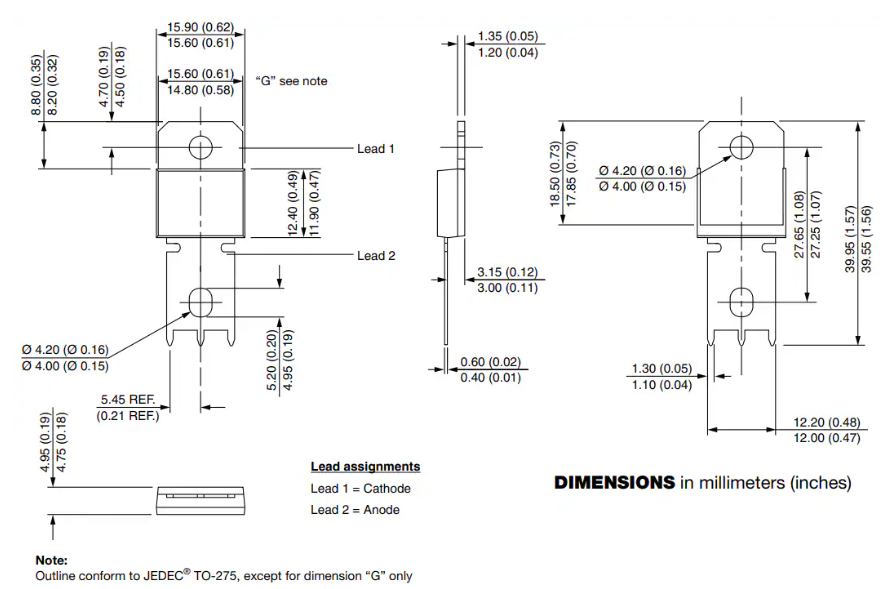

超快軟恢復二極管VS-EBU15006HN4技術深度解析
