      光纖是如何進行數據傳輸?shù)?？過程介紹

      光纖是光導纖維的簡寫，是一種由玻璃或塑料制成的纖維，可作為光傳導工具。

      分享：
      ?

      光纖傳輸數據的過程基于光的全反射原理，主要分為以下步驟，以文字和圖示結構清晰說明：

      一、光纖基礎結構

      光纖由三層同心圓結構組成：

      1. 纖芯（Core）：高純度玻璃/塑料，直徑約5-100微米，光信號傳播通道
      2. 包層（Cladding）：折射率低于纖芯的材料（通常折射率差1%），實現全反射
      3. 涂層（Coating）：保護性塑料層，抗機械損傷

      二、數據傳輸過程詳解

      1. 信號轉換（發送端）

        • 電信號輸入光源設備（激光器/LED）
        • 光源通過電光調制將電信號轉化為光脈沖：
          • 二進制"1" → 強光脈沖
          • 二進制"0" → 弱光/無光

      2. 光信號注入

        • 光脈沖以特定角度（大于臨界角）射入纖芯端面
        • 臨界角計算公式：θc = arcsin(n2/n1)，n1>n2（纖芯折射率>包層）

      3. 光信號傳輸

        • 光在纖芯內通過全反射曲折前進：
          入射角θ > θc時 → 光被完全反射回纖芯
反射損失 < 0.2 dB/km（現代光纖）
        • 傳輸模式：
          • 單模光纖：僅允許基模傳播（直徑約9μm，長距離傳輸）
          • 多模光纖：允許多種模式（直徑50-62.5μm，短距離）

      4. 信號增強（中繼）

        • 超過傳輸距離時（單模光纖可達100km）：
          • EDFA放大器（摻鉺光纖放大器）：直接光信號放大
          • 光-電-光中繼器：光電轉換再重生信號

      5. 信號接收（終端）

        • 光敏探測器（PIN光電二極管/雪崩二極管APD）捕獲光信號
        • 光電轉換：光脈沖 → 電信號
        • 信號處理器重建原始數據

      三、關鍵技術優勢

      1. 帶寬極限：理論單波長傳輸 >100 Tbps（實驗室記錄）
      2. 衰減系數：1550nm窗口僅0.18 dB/km（相當于100km僅損耗1%）
      3. 抗干擾性：完全不受電磁干擾（EMI）
      4. 安全性：無輻射外泄，竊聽需物理侵入

      四、應用場景示意

      [計算機]--電信號--> [光發射機] --光脈沖--> [光纖] --折射傳輸--> [光接收機] --電信號--> [服務器]
                 │                                 │
                 ▼                                 ▼
           (波長復用設備)                      (解復用設備)
           (DWDM技術：單纖160波長)

      五、補充說明

      • 色散補償：使用色散補償光纖(DCF)或光柵消除信號展寬
      • 波分復用(WDM)：單纖可同時傳輸多波長信號（C波段1530-1565nm）
      • 材料工藝：石英光纖雜質控制達ppb（十億分之一）級

      此過程使光纖成為現代通信骨干，跨洋海底電纜（如中美直達光纜）單纖對傳輸容量可達20Tbps以上，支撐全球互聯網數據傳輸。

      DMA進行數據傳輸和CPU進行數據傳輸的疑問

      求大佬解答，本人正在學習STM32單片機中DMA直接數據存儲部分的內容 看了DMA簡介后，也上手過實例代碼，但是沒有實際的項目經驗，所以有以下疑問： DMA外設在進行數據傳輸的操作，是否也是需要經過

      PORKWOTONLEE 2023-05-25 17:18:32

      串口通信中外設與開發板串口通信是如何進行數據傳輸的？

      串口通信中外設與開發板串口通信是如何進行數據傳輸的？在使用外設時怎樣將外設的數據返回給開發板呢？

      那些年兒ing 2021-07-07 07:58:07

      光纖通道應用的高數據傳輸接口設計問題怎么解決？

      隨著存儲技術的迅速發展，存儲容量得到了迅速的增長，存儲系統的數據傳輸速度成為了主要的瓶頸。光纖的傳輸具有其速度上的優勢，然而，在光纖傳輸要受到光纖通道接口的限制，因此光纖通道應用于高速數據傳輸的一個關鍵技術問題是接口的設計問題，本文對有效地解決高數據傳輸在接口處的瓶頸具有現實意義。

      hwp0415229 2019-08-22 08:06:39

      數據傳輸對機器視覺應用的重要性

      我們把基于GigE Vision協議，使用光纖作為物理介質進行數據傳輸的工業相機，稱為光纖工業相機。

      2022-10-25 09:36:49

      如何通過單一數據線進行數據傳輸？

      如何通過單一數據線進行數據傳輸？

      ldliu 2021-12-02 07:14:54

      如何使用IrDa進行紅外數據傳輸？

      我們正在使用 IrDa 進行紅外數據傳輸。但是在 LPC54018 的用戶手冊中沒有提到 IrDa。請更新此控制器是否具有 IrDa 兼容性，否則我們?nèi)?span id="muikaa0wy" class='flag-2' style='color: #FF6600'>何進行此通信。在 LPC 1768 和 1788 中對 UART 協議中的 IrDa 應用有單獨的規定。

      哎呀2015 2023-03-21 06:19:46

      51單片機實現控制網卡芯片進行數據傳輸的設計 精選資料分享

      在網絡技術應用日益廣泛的今天，網絡傳輸是最經濟有效的數據傳輸方式。如何利用廉價的51單片機來控制網卡芯片進行數據傳輸，加載TCP/IP協議連接到互聯網，實現網絡通信成了眾多設計者的目標。但由于指令

      RATION 2021-07-21 07:31:53

      怎么實現基于FPGA的具有流量控制機制的高速串行數據傳輸系統設計？

      本文介紹了基于Xilinx Virtex-6 FPGA的高速串行數據傳輸系統的設計與實現，系統包含AXI DMA和GTX串行收發器，系統增加了流量控制機制來保證高速數據傳輸的可靠性。最后進行了仿真測試，測試結果顯示系統可以高速可靠地傳輸數據。

      zmyecho 2021-05-25 06:45:36

      MPU數據傳輸協議詳解

      在現代電子系統中，微控制器（MPU）扮演著核心角色，負責處理各種任務和數據。為了實現這些功能，MPU需要與其他設備進行數據交換。數據傳輸協議就是規定這些數據交換如何進行的一套規則。 MPU數據傳輸

      2025-01-08 09:37:41

      如何去實現串口開啟DMA進行數據傳輸

      STM32CubeMX筆記-串口開啟DMA進行數據傳輸

      CDCNKA 2022-02-21 07:25:18

      如何通過SPI與單片機進行數據傳輸？

      如何通過SPI與單片機進行數據傳輸？

      bluepink 2022-02-17 06:32:26

      ZIGBEE cc2530之間通過spi進行數據傳輸問題的解決辦法？

      ZIGBEEcc2530之間通過spi進行數據傳輸。。誰有這個代碼？？類似的也行兩個cc2530之間傳輸的時候總是有問題

      武漢核電曹志泉 2020-08-26 03:49:53

      基于FPGA的高效內存到串行數據傳輸模塊設計

      本文介紹了一個基于FPGA的內存到串行數據傳輸模塊，該模塊設計用來高效地處理存儲器中的數據并傳輸至串行接口。項目中自定義的“datamover_mm2s_fpga_”方案利用異步FIFO結構來解決不同時鐘域之間數據傳輸的同步問題。

      2025-11-12 14:31:30

      無線數據傳輸模塊的功能特點

      無線數據傳輸模塊主要采用RS485通訊方式，將有線采集端的數據傳送到模塊中，再以無線方式進行數據傳輸，實現有線設備和無線設備之間的數據傳輸。

      2021-07-20 10:21:20

      DTU的多種協議，解鎖數據傳輸的無限可能

      DTU，即數據傳輸單元，是一種在物聯網（IoT）網絡中常用的設備，主要用于在傳感器和智能設備之間進行數據傳輸。DTU使用多種協議來實現這一目標，這些協議不僅提高了數據傳輸的效率，還增強了網絡的安全性

      2024-03-01 11:00:00

      如何使用 HTTP 協議進行數據傳輸

      在互聯網時代，數據傳輸是信息交換的基礎。HTTP協議作為最常用的數據傳輸協議之一，支撐著全球數十億用戶的數據交互。 HTTP協議的基本概念 請求-響應模型 ：HTTP協議基于請求-響應模型，客戶端

      2024-12-30 09:24:01

      怎樣利用ESP8266和Stm32F4單片機進行數據傳輸呢

      怎樣利用ESP8266和Stm32F4單片機進行數據傳輸呢？有哪些操作？

      iiiegsd 2021-10-21 08:55:31

      9602N

      數據傳輸模塊

      2024-03-15 10:23:31

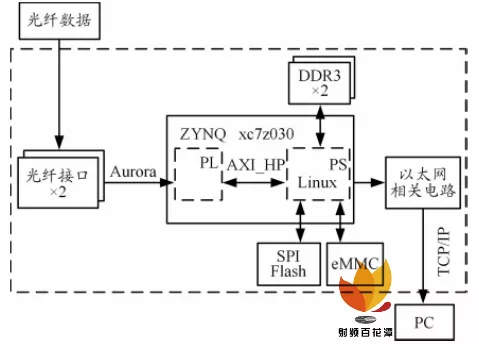

      光纖接口轉為以太網接口數據傳輸系統的實現方法
