好的，我們來詳細解釋一下光纖通信的基本原理和傳輸方式：
基本原理
光纖通信的核心原理是利用光波作為信息載體，在光纖這種特殊構造的玻璃絲（或塑料絲）中進行全內反射，從而實現信息的高速、大容量、遠距離傳輸。
-
光作為信息載體： 信息（如語音、數據、視頻等）首先被轉換成電信號，然后這些電信號用于調制光源（通常是激光器或LED）發出的光波。調制方式可以是改變光的強度（調幅）、頻率（調頻）、相位（調相）或波長（波分復用）。
-
光的傳輸媒介 - 光纖：
- 結構： 光纖由同心圓的兩層介質構成：
- 纖芯(Core)： 最內層的細玻璃絲（直徑通常幾到幾十微米），具有較高的折射率。
- 包層(Cladding)： 包裹在纖芯外面的、折射率稍低于纖芯的玻璃層（直徑約125微米）。
- (外保護層)： 為了保護和加固，外面還有涂覆層、緩沖層和外護套。
- 全內反射： 這是光能夠在光纖中高效傳輸?shù)年P(guān)鍵物理原理。由于纖芯的折射率 (n1) 大于包層的折射率 (n2)，當光以大于臨界角的角度從纖芯射向與包層的界面時，光會被完全反射回纖芯內部，而不會折射到包層中。光線就這樣在纖芯-包層的界面上不斷地發生全內反射，曲折前進，如同“之”字形或平滑的螺旋路徑，將光信號束縛在纖芯內向前傳輸。
- 單模光纖與多模光纖：
- 單模光纖： 纖芯非常細（直徑約8-10微米），光在其中基本上以一種模式（路徑）傳播。色散效應最小，傳輸距離遠（可達上百公里無中繼），帶寬極大，是骨干網和長距離傳輸?shù)氖走x。
- 多模光纖： 纖芯較粗（直徑通常50或62.5微米），光在其中以多種模式（不同角度入射的光線形成不同的傳播路徑）傳播。不同模式的光傳輸速度略有差異（模式色散），限制了傳輸距離（一般在幾百米到幾公里）和帶寬。成本較低，常用于局域網等短距離傳輸。
- 結構： 光纖由同心圓的兩層介質構成：
-
光信號接收與解調：
- 信號傳輸?shù)浇邮斩撕?，需要將微弱的光信號重新轉換成電信號。
- 光電探測器： 光接收端的光電探測器（通常是PIN光電二極管或雪崩光電二極管APD）將接收到的光信號轉換成微弱的電流信號。
- 放大與判決： 該微弱電流經過放大器和信號處理電路進行放大、整形和再生（糾錯、定時恢復等），恢復成原始的電信號。
- 解調： 最終，恢復出的電信號被解調，還原為原始的信息。
傳輸方式
光纖通信的傳輸方式可以從不同角度理解：
- 點到點單向傳輸： 最基本的方式，一端發送，另一端接收。信息只在一個方向流動。
- 點到點雙向傳輸：
- 雙纖雙向： 使用兩根光纖，一根負責發送（A到B），另一根負責接收（B到A）。這是最常用、最簡單可靠的方式。
- 單纖雙向： 使用同一根光纖同時進行兩個方向的信息傳輸。這需要采用：
- 波分復用(WDM)： 在一個方向上使用波長 λ1，在反方向上使用波長 λ2。發送端和接收端需要配置合波/分波器來分離不同波長的光信號。
- 雙向器： 在光纖兩端安裝特殊的光學元件，允許不同方向的信號在單根光纖中傳輸而不互相干擾（本質上也是利用了不同的光特性，如偏振）。
- 復用技術（提升容量）： 為了在一根光纖中傳輸多路信息，大幅提高傳輸容量，采用了多種復用技術：
- 波分復用(Wavelength Division Multiplexing, WDM)： 這是光纖通信中最核心、最高效的提升容量的技術?；驹硎菍⒐饫w的巨大帶寬（低損耗頻譜窗口，如C波段1530-1565nm）分割成多個獨立的、并行的信道。每個信道使用不同波長的激光作為載波，同時在同一根光纖中傳輸。在發送端將不同波長的光信號復用（合并）進入一根光纖，在接收端再將它們解復用（分離開）。
- 粗波分復用(CWDM)： 波長間隔較大（如20nm），成本相對低，用于城域網等中等距離和容量場景。
- 密集波分復用(DWDM)： 波長間隔非常?。ㄈ?.8nm, 0.4nm甚至更?。?，可以將幾十路、上百路甚至更多不同波長的信號匯聚到一根光纖中傳輸，提供巨大的帶寬（可達Tbps量級甚至更高），是長途干線網絡的核心技術。
- 時分復用(Time Division Multiplexing, TDM)： 將傳輸時間劃分為若干相等的時間間隙（時隙），多路信號輪流占用不同的時隙在同一根光纖中高速傳輸。需要嚴格的時鐘同步。高速TDM信號常作為WDM的一個通道。
- 空分復用(Space Division Multiplexing, SDM)： 包括：
- 模分復用(Mode Division Multiplexing, MDM)： 利用多模光纖中支持多個空間模式（不同的光場分布）的特性，在同一根多模光纖中讓不同模式攜帶獨立的信息流。
- 多芯光纖復用(Multicore Fiber Multiplexing)： 在一根光纖中包含多個獨立的纖芯，每個纖芯可以當作一條獨立的光路傳輸信號。
- SDM技術相對WDM更復雜，是未來進一步提升容量的研究方向之一。
- 偏振復用(Polarization Division Multiplexing, PDM)： 利用光具有兩個正交偏振態（如垂直偏振和水平偏振）的特性，在同一波長通道中同時傳輸兩路獨立的信號，使系統容量翻倍。這是現代高速相干光通信系統（如100Gbps/400Gbps）中普遍采用的技術。
- 波分復用(Wavelength Division Multiplexing, WDM)： 這是光纖通信中最核心、最高效的提升容量的技術?；驹硎菍⒐饫w的巨大帶寬（低損耗頻譜窗口，如C波段1530-1565nm）分割成多個獨立的、并行的信道。每個信道使用不同波長的激光作為載波，同時在同一根光纖中傳輸。在發送端將不同波長的光信號復用（合并）進入一根光纖，在接收端再將它們解復用（分離開）。
- 系統組成：
- 發送端： 光源（激光器或LED） + 調制器 + 復用器（如果需要多路信號）。
- 傳輸媒介： 光纖（單模/多模）+ 連接器/接頭 + 熔接點。
- 中繼/放大：
- 傳統光中繼器： 早期的中繼器需要先將光信號轉換成電信號進行放大、再生，再轉換成光信號發送（O-E-O轉換）。
- 光放大器（主要方式）： 直接在光層對光信號進行放大，無需光電-電光轉換。
- 摻鉺光纖放大器(EDFA)： 最常用，對C波段(1530-1565nm)的光信號進行高效放大，極大延長了無中繼傳輸距離，是DWDM系統的關鍵。
- 喇曼放大器： 利用光纖本身作為增益介質，提供分布式放大和特定波段（如L波段）放大能力。
- 接收端： 光放大器（可選） + 解復用器（如果有多路信號） + 光電探測器 + 信號處理電路 + 解調器。
總結關鍵點：
- 核心原理： 利用光的全內反射在特制光纖（低損耗玻璃絲）中傳輸光波信號。
- 優勢：
- 超大帶寬（高頻寬），通信容量極高。
- 極低的傳輸損耗（中繼距離遠）。
- 抗電磁干擾能力強（不受雷電、電力線、無線信號等干擾）。
- 信號串?dāng)_小，保密性好（光信號被約束在光纖內）。
- 線徑細、重量輕，節省空間和材料。
- 原材料（二氧化硅）資源豐富。
- 劣勢： 安裝、維護需要專用設備和技術，成本相對較高；光纖彎曲半徑有要求，過度彎曲會導致?lián)p耗劇增或斷纖；端接（熔接/連接器）要求高精度。
- 傳輸方式核心： 點對點傳輸是基礎，波分復用技術是提升容量的核心手段，結合光放大技術實現遠距離。
光纖通信因其卓越的性能，已成為現代通信網絡的基石，廣泛應用于長距離骨干網、城域網、接入網（FTTH）、數據中心互聯等領域。
光纖通信傳輸設備有哪些？傳輸光纖經過哪些設備？
光纖通信傳輸設備有哪些？傳輸光纖經過哪些設備？ 光纖通信傳輸設備 光纖通信是利用光纖作為傳輸介質的通信方式。它比傳統的電線通信有很多優勢，如傳輸速度更快、抗干擾性更好、可靠性更高等。在光纖通信
2023-09-07 14:56:25
光纖通信的工作原理_光纖通信的特點
光纖通信（Optical Fiber Communication）是以激光為光源，以光在一種特殊的光導纖維為傳輸介質進行傳送信息的一種通信方式。它具有傳輸容量大、抗電磁干擾能力強等突出優點，是構成未來信息高速公路骨干網的主要通信方式。
2020-09-09 09:59:35
帶你充分認識光纖通信技術，光纖通信技術之光纖傳感技術的介紹
光纖通信技術的應用使得現代生活極為便捷，對于光纖通信技術，大家或多或少有所了解。為進一步增進大家對光纖通信技術的認識，本文將對光纖通信技術中的光纖傳感器技術予以介紹。 1. 光纖傳感器基本原理及分類
2022-12-06 16:12:10
什么是光纖通信技術？它有哪些優劣勢？
光纖通信技術（Optical Fiber Communications），簡稱光纖通信，是一種利用光波作為信息載體，以光纖作為傳輸媒介的通信方式。它屬于有線通信的一種，是現代通信技術的重要組成部分。光纖通信技術的出現，極大地推動了通信行業的發展，成為現代信息社會的主要傳送工具之一。
2024-08-09 17:24:46

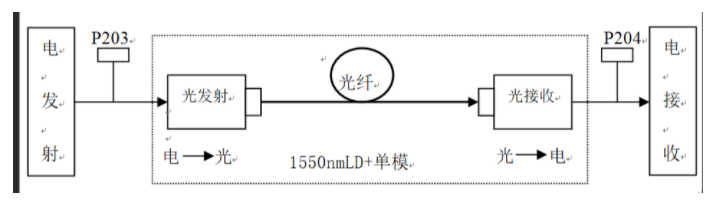

光纖通信的模擬演示方法 電子資料
隨著光纖通信的發展，掌握光纖通信知識成為教學中一個新的內容。光纖通信與電纜通信相比，其工作原理相似，不同之處僅在于傳輸信號的載體是激光而不是無線電波。光纖通信以激光作為傳輸介質，利用光的全反射原理，實現以光為載體的信...
fanB
2021-04-20 06:45:26
光通信和光纖通信的區別
光通信和光纖通信都是基于光學傳輸原理的通信技術，它們之間的區別如下： 概念不同：光通信是指通過光信號進行通信傳輸的技術，它可以采用光纖傳輸，也可以采用其他形式的光學傳輸；而光纖通信則是指
2023-05-09 16:40:32
光纖通信系統的發展史
隨著光通信技術的不斷發展、光纖通信從出現到現在一共經歷了五代。先后歷經了OM1、OM2、OM3、OM4、到OM5光纖的優化升級，在傳輸容量和傳輸距離方面均取得了不斷突破。由于特性和應用場景的需求，OM5光纖呈現出良好的發展勢頭。
mi382829
2021-01-06 07:36:21
光纖通信利用光纖來傳送什么信號
光纖通信是一種基于光傳輸的通信技術，利用光纖來傳輸不同類型的信號，包括音頻、視頻、數據和互聯網通信等。 光纖通信的原理是通過將光信號轉換為光纖中的光脈沖，并在光纖中傳輸光脈沖以進行信息傳遞。光纖通信
2024-04-03 17:54:31
光纖通信器件有哪些
光纖通信器件是光纖通信系統中不可或缺的組成部分，它們負責光信號的產生、傳輸、放大、調制、解調、耦合、衰減、開關、測量等各個環節。以下是對光纖通信器件的詳細分類和介紹，旨在覆蓋這一領域的多個關鍵方面。
2024-08-09 10:30:37
光纖通信技術在電力通信中的應用
電力通信中的光纖通信技術，光波效率高，傳輸的容量非常大，在通信傳輸的過程中，提升了運行效率。光纖通信技術在電力通信中的應用，解決了接地回路、雷擊干擾的問題。光纖通信中的光纜，直徑較小，不會占有很大的傳輸空間。
2023-04-19 15:25:15
請問塑料光纖通信的系統是由哪些組成的？
塑料光纖傳輸系統的優勢有哪些？塑料光纖通信的系統是由哪些組成的？
zoms0
2021-04-22 06:46:36
光纖通信設備有哪些？光纖從設備什么意思？
光纖通信設備有哪些？光纖從設備什么意思？ 光纖通信設備是指使用光纖作為傳輸介質的通信設備。 光纖通信技術是一種利用光波在光纖中傳輸信息的高速通信技術，具有帶寬大、傳輸距離遠、抗干擾性強、安全性高等
2023-09-07 14:56:22
光纖通信利用了光的什么原理
光纖是光導纖維的簡寫，是一種由玻璃或塑料制成的纖維，可作為光傳導工具。光纖通信其實主要是光的全反射的原理，利用利用光波在光導纖維中傳輸信息的通信方式。
2022-02-06 12:56:00
光纖通信的工作原理和主要優點
光纖通信作為現代通信領域的重要技術，以其獨特的優勢在數據傳輸中發揮著至關重要的作用。以下將詳細闡述光纖通信的工作原理和主要優點。
2024-08-09 10:57:55
STM 32 UART串口通信基本原理是什么？
處理器與外部設備通信的通信方式有哪幾種？STM32串口異步通信需要定義的參數是什么？STM32 UART串口通信基本原理是什么？
yuxiangxyz
2021-12-15 06:28:58
光通信和光纖通信一樣嗎
光通信是指利用光作為信息傳輸的方式，將光信號轉換為電信號或其他形式的信號進行傳輸和接收。它可以通過光纖、自由空間傳播等媒介進行數據傳輸。光通信涵蓋了各種使用光來傳輸信息的技術，包括光纖通信。
2023-12-07 14:23:20
光纖通信系統由哪些組成部分_我國光纖通信的現狀與未來
本文首先闡述了光纖通信系統的組成部分，其次介紹了光纖通信在我國的發展現狀，最后介紹了我國光纖通信的發展趨勢。
2020-03-31 14:52:03
通信的基本原理是什么
通信的基本原理是傳輸信息。信息在通信中是通過信號來傳輸的，信號是信息載體的物理表現。信號在傳輸過程中要經過編碼、調制、調節傳輸方式、差錯控制等各個環節才能到達接收端，然后接受端再進行解碼、解調、差錯檢測、還原等過程來獲取原始信息。
2023-05-08 15:26:03
駐波對光纖通信的影響分析
1. 引言 光纖通信技術自20世紀70年代以來得到了迅猛發展，已成為現代通信網絡的骨干。光纖通信系統通過光信號在光纖中的傳輸來實現信息的傳遞。然而，在光纖通信系統中，由于光纖的不完美性，如光纖接頭
2024-12-30 15:51:14
光通信及光纖通信中的光譜分析
的頻譜信息，包括頻率、幅度和相位等。在本文中，我們將詳細介紹光譜分析在光通信及光纖通信中的應用和原理。 首先，讓我們了解一下光譜分析的基本原理。光譜分析是通過將光信號分解成不同頻率的成分來研究光信號的頻譜特性。
2024-01-19 10:32:14
光纖通信與無線電通信的區別有哪些？
光纖通信和無線電通信是兩種不同的通信方式，它們之間的區別如下： 傳輸介質：光纖通信使用光纖作為傳輸介質，而無線電通信使用空氣作為傳輸介質。 傳輸距離：光纖通信的傳輸距離較短，一般在幾十公里到幾百
2023-08-08 11:27:01
色散位移光纖對光纖通信系統性能的影響
隨著光纖通信技術的不斷進步, 要求光纖通信系統的速率越來越高, 無中繼通信距離愈來愈長。而限制光纖通信系統速率和無中繼距離的是光纖的色散帶寬和衰減。
2023-02-09 09:55:12

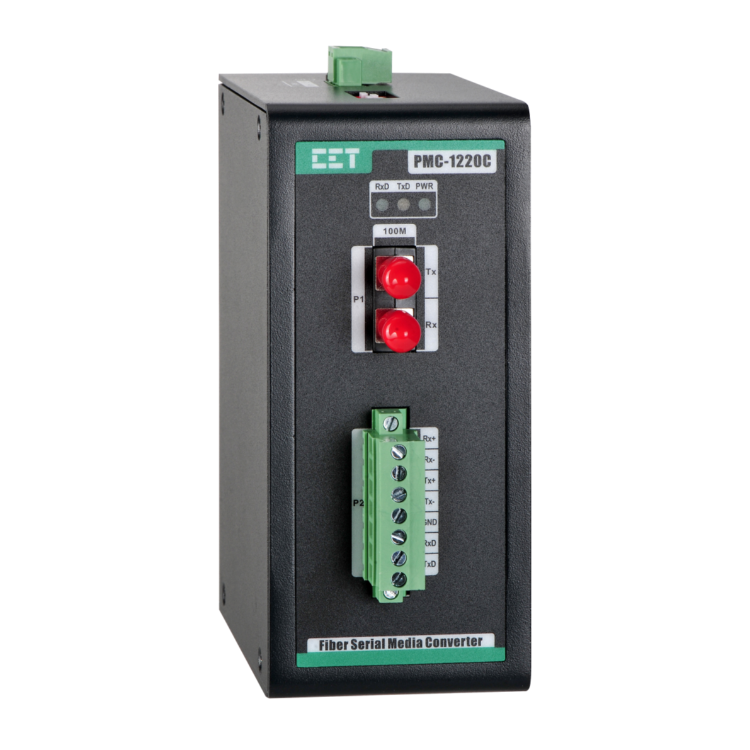

PMC-1220C光纖通信轉換器
