關于STM32是否需要外部復位IC，答案是：大多數情況下不需要，但在某些特定應用或設計需求下，可能推薦或需要。
以下是詳細解釋：
-
STM32內置復位功能強大：
- 上電復位/掉電復位： STM32內部有一個強大的 POR/PDR電路 ，用于在上電和掉電時可靠地復位芯片。當電源電壓從無到有上升到某個閾值時，這個電路會自動產生一個復位脈沖。
- 可編程電壓檢測器：很多STM32還具有 PVD電路。你可以通過軟件設置一個電壓閾值，當VDD/V_{DDA}電壓低于這個閾值時，PVD會置位一個標志位或產生一個復位信號。這可用于在電壓跌落到危險水平之前保存數據或安全關機/復位。
- 內部看門狗： STM32內部通常有獨立看門狗和窗口看門狗，它們的主要功能是檢測軟件跑飛（死循環），并在超時后產生芯片復位。這是提高系統魯棒性的關鍵手段。
-
什么情況下可能需要外部復位IC？
- 對復位時序要求極其嚴格的應用： 雖然STM32內置的POR/PDR非?？煽?，但對于一些要求復位信號必須嚴格遵循特定時序規范或需要在電源上升沿極其陡峭(或非常緩慢)的情況下都能可靠工作的關鍵系統，專用復位IC（如MAX809, MIC803, TPS3809系列等）可能更優，因?yàn)樗鼈兺ǔＳ懈鞔_的指標（閾值精度、響應時間、遲滯）。
- 增強電源監控可靠性： 雖然STM32有PVD，但它的電壓檢測閾值精度和響應時間可能不如專用復位IC精確和快速。在惡劣的電源環境或?qū)﹄娫醇y波特別敏感的應用中，外部復位IC（有時也稱為電壓監控器或復位監控器）可以提供：
- 更精確的復位閾值電壓（有多種標準值可選，如2.93V， 2.63V）。
- 更快速的電壓跌落檢測響應。
- 更小的遲滯。
- 內置的手動復位（MR）引腳，方便硬件按鍵復位。
- 需要手動復位按鈕： 許多外部復位IC都提供一個手動復位輸入引腳。你可以簡單地接一個按鈕到這個引腳和地，按下按鈕就能可靠地產生一個干凈的復位脈沖。雖然也可以通過RC電路和按鈕連接到STM32的NRST引腳實現手動復位，但專用的復位IC通常能提供更穩定、抗抖動、保證最小脈寬的復位信號。
- 提供輔助電源監控： 如果你的系統還有其他需要監控的關鍵電源軌（如+5V系統總線、外部RAM/FPGA電壓），可以使用帶多路電壓監控的復位IC。內置的PVD只能監控VDD/V_{DDA}。
- 需要極其可靠的復位觸發源： 在安全關鍵的應用中，可能需要在處理器主要供電正常但內部狀態嚴重紊亂時（此時內部復位功能可能也已失效）提供一個“硬”復位。理論上，一個不受處理器影響的外部監控電路提供更強的保障（盡管發生這種情況的概率很低）。
-
建議：
- 對于絕大多數常規應用（消費類、工控、物聯網節點等），充分利用STM32的內置POR/PDR和看門狗（強烈推薦啟用?。┦峭耆銐虻摹?/strong> 無需增加額外成本。
- 對于電源環境復雜（如強干擾、電機驅動）、對系統可靠性和電源監控要求極高、或者需要方便可靠的手動復位按鍵的應用，強烈考慮添加一個便宜且簡單的復位監控IC。 這是提高系統健壯性性價比很高的手段。
- 仔細閱讀數據手冊： 了解所選STM32型號內部復位功能的具體規格（如POR/PDR觸發閾值、PVD特性），以便評估是否滿足你的應用需求。
- 硬件設計注意事項： 即使不需要外部復位IC，也務必按照數據手冊要求在STM32的NRST引腳上配置一個合適的上拉電阻（通常4.7KΩ - 10KΩ）和一個小電容（如100nF）到地，以增強抗干擾能力。
總結：
STM32強大的內置復位功能讓其不需要像一些老式微控制器那樣必須使用外部復位IC。然而，在對系統可靠性、復位精度、響應速度有極致要求，或需要集成手動復位功能的應用場景下，添加一個專用的外部復位/電壓監控器IC是一種高性價比的提升系統穩健性的方法。評估你的具體應用環境和對可靠性的要求來決定是否需要它。
STM32復位電路用復位芯片和阻容復位電路區別
系統中，復位電路是保證系統正常工作的重要部分。當系統出現異?；?span id="muikaa0wy" class='flag-2' style='color: #FF6600'>需要重新啟動時，復位電路能夠迅速將系統恢復到初始狀態。STM32微控制器的復位電路設計有多種方式，其中最常見的是使用復位芯片和阻容復位電路。本文將對這兩種復位電路的
2024-08-06 10:26:40
stm32軟復位 內核復位和系統復位
內核復位：它會使STM32內核（Cortex-M）進行復位，而不會影響其外設，如GPIO、TIM、USART、SPI等這些寄存器的復位。
2023-08-01 17:21:40
看門狗和復位IC同時存在的注意事項
在一些復雜環境，比如車間、工廠，特別是在有大型機電設備的環境下，我們的電源信號、通信信號都有可能受到干擾。 那么，在這種情況下，我們 軟件和硬件 都有必要做一定預防處理。 除了需要 外接復位IC
2023-06-17 09:09:08
stm32復位電容容值
STM32是意法半導體（STMicroelectronics）推出的一系列32位微控制器，具有低功耗、高性能和豐富的外設功能。在STM32微控制器中，復位電容是電路中的一個重要組成部分，用于保持系
2024-01-05 17:39:12
stm32中復位電路如何設計
1，描述 ? 說到復位，我們都不會陌生，系統基本都有一個復位按鍵。復位的種類有很多：上電復位、掉電復位、復位引腳復位、看門狗復位、軟件復位等。本文探討的就是在stm32中復位電路如何設計。 2
2023-06-22 09:06:00
為什么需要復位電路？漫談復位reset
在IC設計中，把復位和時鐘電路稱為最重要的兩個電路一點也不為過。前者復位電路把IC設計的電路引導到一個已知的狀態，
2024-01-19 16:41:28
stm32復位電路工作原理
stm32復位電路工作原理 相信大家對復位電路已經很熟悉了，復位電路是一種用來使電路恢復到起始狀態的電路設備，這次我們來討論一下stm32復位電路工作原理。 stm32是嵌入式單片機，專為要求高性能
2021-08-07 11:59:52
STM32復位來源 以及系統和內核復位區別
STM32復位來源、以及系統和內核復位區別
2020-02-28 17:13:28
CM3(STM32) 內核復位與系統復位區別及應用
CM3(STM32)內核復位與系統復位區別及應用
2020-03-20 09:43:18
stm32復位電路電阻和電容怎么搭配
搭配STM32復位電路的電阻和電容需要考慮多個因素，包括復位脈沖的寬度、電源穩定時間、電源噪聲抑制等。在本文中，我將詳細介紹如何搭配電阻和電容來設計STM32復位電路，確保其正常工作和穩定性。 復位
2023-12-07 16:24:03
為什么需要復位電路？
在IC設計中，把復位和時鐘電路稱為最重要的兩個電路一點也不為過。前者復位電路把IC設計的電路 引導到一個已知的狀態 ，后者時鐘電路給IC設計的 電路提供澎湃的心跳動力 。同時，這兩者主要作用于 電路中的時序元件 。對于 時序元件 ，不可避免地會有一些信號時間上額外的要求。
2023-05-25 15:37:30
STM32芯片的那些系統級復位功能
我們知道,STM32芯片里有很多系統級的復位，比方上電復位、欠壓復位、看門狗復位、軟件復位、復位腳電平觸發復位等等。這些系統級的復位往往都是針對整個芯片或芯片的絕大部分區域。
2022-10-19 09:06:43
STM32的三種復位類型和區分方法
最近在項目的時候需要判別STM32的復位類型，網上這部分資料也有許多大神進行總結。但是感覺不是特別深入，因此，小編參考參考了STM32的參考手冊進行詳細總結了一下。
2023-09-15 16:27:44
基于STM32芯片特定外設復位的功能
我們知道,STM32芯片里有很多系統級的復位，比方上電復位、欠壓復位、看門狗復位、軟件復位、復位腳電平觸發復位等等。這些系統級的復位往往都是針對整個芯片或芯片的絕大部分區域。
2023-06-22 09:08:00
stm32手動復位按鍵出的電容有什么作用？
stm32手動復位按鍵出的電容有什么作用？ 外部復位電路是嵌入式系統中的一項核心功能。這種電路通常是由一個或多個基于電容電壓的電路組成的，其中一個常見的例子是用電容電路組成的手動復位按鍵。該按鍵
2023-09-14 14:22:34
單片機應用電路中的復位IC的作用
在基于單片機開發的電子項目中，對于需要確保MCU僅在最佳電壓下運行的高度關鍵的應用，使用復位IC至關重要。在不使用復位電路的情況下，MCU可能會進入三態，并且可能會進入異常狀態。
2020-06-29 09:35:18
STM32G0復位后死機
有客戶反映，STM32G071RBT6 在使用 STM32CubeProgrammer 燒錄完程序后只能運行一次，復位后，程序無法運行，如果掉電后重新上電，程序恢復正常。
2022-03-17 10:56:40
復位芯片有必要外接一個復位IC嗎？
都有可能受到干擾。那么，在這種情況下，我們軟件和硬件都有必要做一定預防處理。除了需要外接復位IC，同時，為了系統能穩定長期的工作，我們可能還有必要添加看門狗。本文就圍繞復位IC、看門狗展開相關...
linlin10
2021-11-11 06:54:45
STM32F4的復位序列對比STM32F7的復位序列
STM32F4基于Cortex-M4。對于基于Cortex-M3/M4的芯片，復位后總是從0x00000000地址處，取主堆棧指針（MSP）的值，從0x00000004處，取出PC的初始值（這個值是復位向量），然后從這個值對應的地址處取指。
2021-01-18 16:44:30
基于Cortex-M4的STM32F4的復位序列
初次接觸到STM32F7，可能會有個疑惑，為什么0地址變成了ITCM RAM的起始地址。系統復位還是從地址0處開始執行嗎？如果是，那這似乎看起來是沖突的。實際上，STM32
2021-02-16 06:14:00
STM32入門之RCC與復位
【自我總結2】STM32入門之RCC與復位【自我總結】STM32入門之RCC與復位【自我總結2】STM32入門之RCC與復位1、復位系統復位電源復位備份域復位2、時鐘
jhhfhgj
2021-08-20 07:48:00
STM32F4的復位序列
STM32F7是基于Cortex-M7內核，而Cortex-M7和Cortex-M3/M4的復位序列有些不一樣。本文中，將針對這個問題做詳細講解。
2022-02-21 10:02:12
Cortex-M內核的軟件復位方式
這里只討論內核的軟件復位方式。像STM32的備份域復位里面也有軟件復位，則不在本文討論范圍。額外提一句，上電復位是完整復位芯片所有東西，包括內核、debug部分、外設、中間邏輯電路狀態（模塊外部的邏輯電路狀態，如果沒有復位，也會影響到下次運行），因此需要確保做完全復位時候，應該使用上電復位。
2023-12-06 16:18:29
STM32的復位為哪幾類呢？是什么引起的STM32復位呢
STM32的復位為哪幾類呢？是什么引起的STM32復位呢？STM32的復位來源例程有哪些？
cherry1989
2021-11-30 08:08:00
STM32的三種復位類型
最近在項目的時候需要判別STM32的復位類型，網上這部分資料也有許多大神進行總結。但是感覺不是特別深入，因此，小編參考參考了STM32的參考手冊進行詳細總結了一下。1、STM32的三種復位類型分別為
kingnet6688
2021-08-02 06:32:00

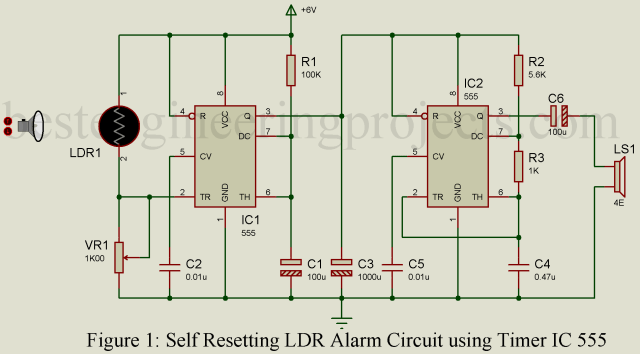

基于定時器IC555的自復位報警電路
