好的，利用霍爾效應傳感器進行測量的核心思想是：當有電流流過置于磁場中的導體（或半導體）薄片時，在導體垂直于電流和磁場方向的兩側會產生一個電壓差（霍爾電壓）?；魻杺鞲衅鲗⑦@個物理現象轉化為電信號輸出，用于檢測磁場的存在、強度、方向和變化。
其檢測方法主要分為三大類：
1. 開關型（數字輸出：開/關）
- 原理： 傳感器內部包含一個霍爾效應元件、一個放大器和一個施密特觸發器（具有滯回特性）。當施加的磁場強度超過設定的“導通”閾值時，輸出電壓會從高電平（或低電平）急劇跳變?yōu)榈碗娖剑ɑ蚋唠娖剑?，類似一個開關。磁場強度減弱到低于“關斷”閾值時，輸出狀態又恢復原狀。
- 應用場景：
- 位置檢測（接近開關）： 檢測磁鐵是否靠近或遠離（如：門/窗開關、液位限位）。
- 轉速/速度測量（計數）： 通過檢測旋轉磁鐵或齒輪上的磁極經過傳感器的次數來計算轉速（如：電機轉速、汽車車輪速度傳感器）。
- 行程限位： 機械運動中確定極限位置。
- 優點： 電路簡單（可直接驅動邏輯電路、繼電器或LED），輸出穩定，抗干擾能力強（滯回特性減少了噪聲導致的誤觸發）。
- 連接方式： 通常只需連接電源 (Vcc)、接地 (Gnd) 和輸出信號線 (OUT/Vout)。輸出可直接與MCU、PLC的數字輸入相連。
2. 線性型（模擬輸出：連續變化）
- 原理： 傳感器內部包含霍爾效應元件和一個線性放大器。輸出的電壓（有時是電流）與其感測到的磁場強度成正比（在特定線性范圍內）。磁場極性的改變會導致輸出電壓在靜態零位（零點）附近正向或負向變化。
- 應用場景：
- 磁場強度測量： 精確測量靜態或緩慢變化的直流磁場強度。
- 電流檢測： 利用載流導體產生的磁場（通過環形磁芯/開環或閉環結構），可非接觸測量大電流（如：電機相電流、電源電流檢測）。
- 位移/距離測量： 測量磁鐵相對于傳感器的位移（磁場強度與距離相關）。
- 角度位置測量： 與特定磁鐵（如徑向磁化環）配合，測量旋轉角度（通過磁場矢量的線性分量變化）。
- 優點： 提供連續的、與磁場精確對應的輸出信號，適用于需要定量測量的場合。
- 連接方式： 通常需要連接電源 (Vcc)、接地 (Gnd) 和模擬輸出信號線 (OUT/Vout)。輸出需要連接到微控制器 (MCU) 的ADC引腳、運算放大器或?qū)Ｓ玫男盘柼幚黼娐贰?/li>
- 關鍵參數： 零點/靜止點輸出電壓（無磁場時的典型輸出電壓）、靈敏度（單位磁場強度變化引起的輸出電壓變化量，如 mV/G 或 mV/mT）。
3. 數字輸出型（特殊接口或協議）

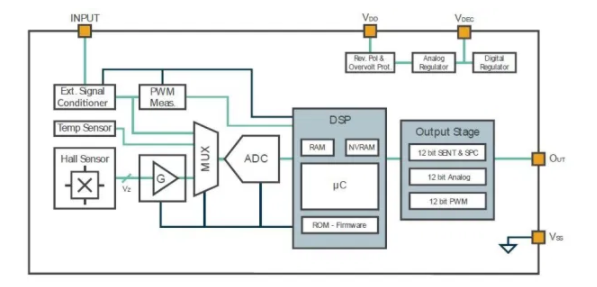

- 原理： 這類傳感器通常在內部集成了線性霍爾元件、模數轉換器和簡單的數字接口邏輯或通信協議。它們可能提供脈寬調制輸出或通過標準數字總線傳輸數據。
- PWM (脈寬調制) 輸出： 磁場強度信息編碼在輸出信號的脈沖寬度上（占空比與磁場強度成正比）。需要外部電路（MCU的輸入捕獲功能）解碼占空比。
- I2C/SPI 等總線接口： 磁場強度（有時還包括溫度補償數據、狀態信息等）被數字化并通過標準數字通信總線傳輸給主控MCU，精確度高，集成度高，抗干擾能力極強。
- 應用場景： 適用于需要高精度數字化磁場信息、抗噪聲能力強或需要集成多個傳感器的復雜系統（如高精度電流檢測、機器人關節位置反饋、先進的汽車傳感器、數據采集系統）。
- 優點： 數字傳輸抗干擾強，精度高（內置ADC），集成度高（可能包含溫度補償），簡化系統設計。
- 連接方式：
- PWM型： Vcc， Gnd， PWM輸出信號線（接MCU普通IO口，利用輸入捕獲功能）。
- 總線型 (如I2C)： Vcc, Gnd, SCL（時鐘線）, SDA（數據線）。
使用霍爾傳感器測量的通用注意事項
- 磁場源： 需要一個永磁體或電磁場（如載流導體）作為測量對象。
- 對準： 霍爾元件對垂直于其敏感面的磁場分量最敏感。確保磁場方向相對于傳感器方向正確是獲得有效信號的關鍵。
- 靈敏度與量程： 不同傳感器的靈敏度和可測量的磁場范圍不同（Bop / Brp, Bsat）。選擇與被測磁場強度匹配的傳感器。
- 溫度漂移： 霍爾電壓和傳感器的零點/靈敏度會隨溫度變化。對于高精度應用，需要選擇本身帶溫度補償?shù)膫鞲衅骰蛟陔娐?軟件中進行補償。
- 噪聲與屏蔽： 尤其是在測量微弱磁場或線性應用時，環境電磁噪聲會干擾測量結果。使用屏蔽罩和適當?shù)臑V波（硬件RC濾波或軟件濾波）是必要的。
- 外圍電路： 雖然開關型通常簡單，但線性型和數字型可能需要額外的去耦電容、偏置電阻或信號調理電路（如運放調理）。
- 供電： 確保使用穩定且符合規格要求的電源。電源噪聲會直接影響輸出信號。
總結：
選擇哪種霍爾傳感器檢測方法取決于具體的應用需求：
- 需要知道“有/無”、“到達/離開”、“計數”時 -> 開關型
- 需要精確測量磁場強度、電流、位移的數值時 -> 線性型
- 需要高精度、數字化、抗干擾、集成化測量時 -> 數字輸出型 (PWM 或 I2C/SPI等)
理解霍爾效應的基本原理，并根據具體應用選擇合適類型的傳感器和正確的連接使用方式，是利用霍爾傳感器進行成功測量的關鍵。
