2kW新型推挽正激直流變換器的研制
1 推挽正激電路工作原理
在分析推挽正激電路工作模態前，做如下設定：

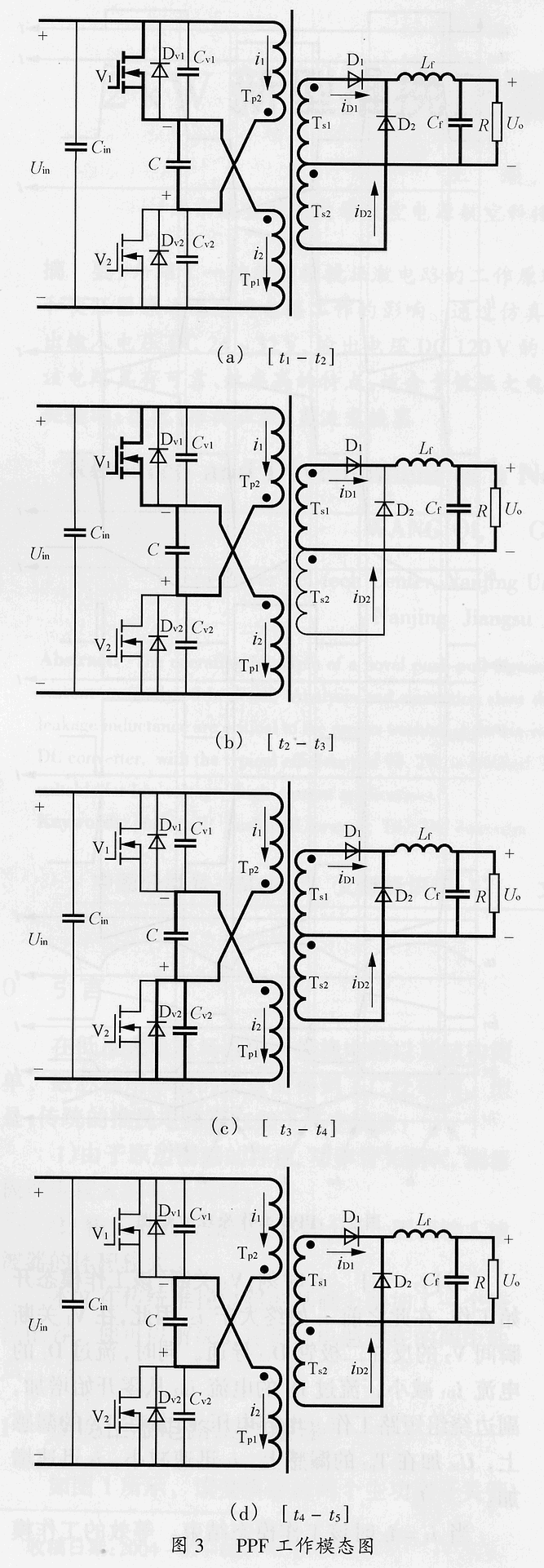

1）[t1－t2] 在t1之前V1及V2都是關斷的，輸入電流沿電源正極→Tp2→C→Tp1→電源負極回路環流工作，環流為Ia=nDIo[1]（具體分析在第2節中給出）。原副邊繞組電壓為0，D1及D2同時導通。t1時刻V1開通，Uin加在Tp1的漏感上，i1快速增加；Uc加在Tp2的漏感上，i2迅速減小并反向增大。相應的，在副邊流過D1電流iD1增大，流過D2的電流iD2減小。t2時刻，D2截止iD2=0。此模態等效電路圖如圖3（a）所示，持續時間為
2 環流分析
3 主要參數對電路工作的影響分析
2）減小輸入濾波器體積與傳統的推挽電路相比，推挽正激電路中的箝位電容為開關管關斷期間提供一個續流回路。正是由于續流回路的存在使推挽正激電路工作的輸入電流紋波的安秒積分較其它拓撲小。因此，可以減小輸入濾波器的體積。
4.2 實驗結果

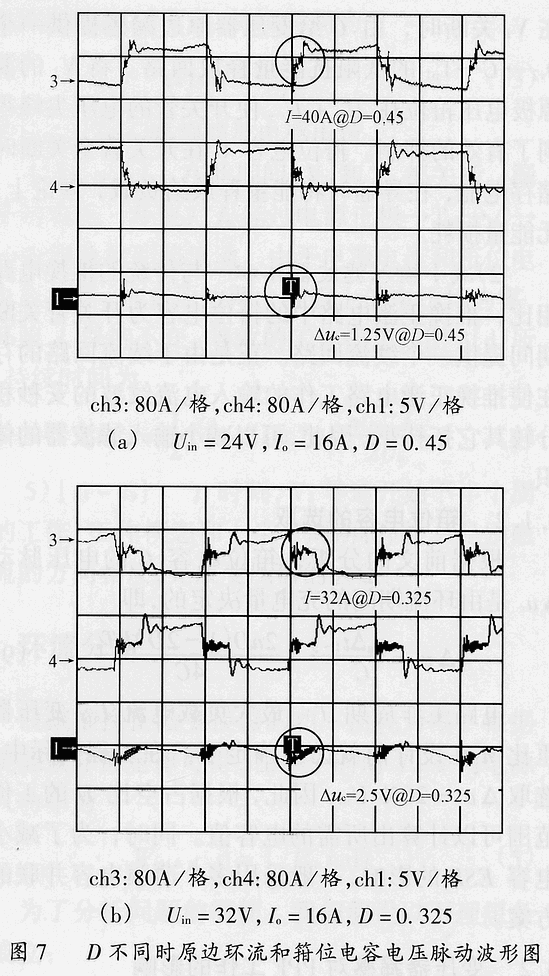

圖7為在相同Io（=16A），不同Uin與不同D時原邊繞組電流和箝位電容電壓脈動波形圖（ch3為繞組Tp1電流波形i1，ch4為繞組Tp2電流波形i2，ch1為箝位電容電壓脈動Δuc波形）。實驗波形充分說明了第2節環流分析和第3.1.2節中箝位電容選取原則的正確性。
5 結語
