3 軟件設計

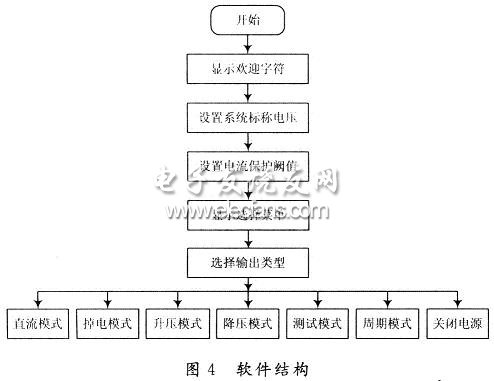

　　軟件的結構圖如圖4所示，基于Martin Thomas的Butterfly演示版代碼的GCC接口設計。CPU的工作頻率設定為8 MHz，因為在程序中要用到浮點運算，但在電源設計中不需要，所以省電模式都未使用。AT-mega169的ADC在每一次轉換時都會發出中斷請求，電流保護的優先級高于其他進程，ADC的取樣來自8次輸入的平均值，以消除毛刺，不至于觸發錯誤的過流保護。ADC的一些匹配的常量值在測量電路的參數后再在軟件中設置。

?

?

?

　　4 校 準

　　因為要作為測試用的信號源使用，所以電源在使用之前必須校準。校準包括兩部分，硬件校準和軟件設置，在這個過程中，需要對Butterfly的程序進行改寫和重新編譯。

　　斷開Butterfly與電源電路的連接，正確連接電源電路后，給電路上電，測量電壓VPLUS(12 V)，VMINUS(-5 V)，VCC(3．3 V)，VREF(1．28 V)和VM256(-2．56 V)，這些值應該接近括號中的值，不必與之完全一致。然后，調節微調電阻R19調整電壓VREF到1．28 V。調整后，斷電連接Butterfly和電路中的其他部分，然后上電。

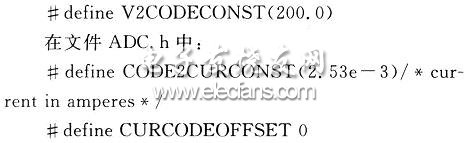

　　因為要與硬件一起進行設置，所以在軟件中的相關文件中設置一個初始值，以便于后面的校準，在文件DAC．h中：

?

?

?

　　編譯代碼并寫入Butteterfly后，輸出的電壓通過菜單設置為零，通過調節微調電阻R20輸出電壓調節為零。校零完成。

　　為了計算V2CODEC*T(VOUT=1 V)時的值，在Butterfly的菜單上輸入一個VSET電壓，如4 V，然后測量VOUT并且計算出實際的常量：

?

?

?

　　輸出電路置為開路(此時的電流輸出應為0)，此時電源的顯示值記為I0DISP，使用如下公式：

?

?

?

　　計算CURCODEOFFSET。

　　下一步，按照新的常量值給Butterfly重新編程，為了計算CODE2CURC*T的值，設置一個預設電壓值VSET，比如5 V，并且連接一個已知的準確電阻RLOAD大約在47 Ω左右(電流在100 mA左右)，記下此時LCD上電流的顯示值IDISP，用下面的公式計算：

?

?

?

　　然后在ADC．H中修改此常量值并且重新編譯程序，校準完成。

　　該電源同其他高級電源一樣，具有短路保護和過載保護功能，而且在顯示器顯示電壓電流、功耗，能夠精確地模擬主電源，用來測試目標系統在各種不同電源故障下的性能，比如電壓下降、電壓周期下降、電源線上的干擾等。

　　5 結 語

　　由于AVR Butterfly提供了豐富的外部接口，使得設計控制電路的過程非常簡單，而且在這個設計中，只使用了有限的幾個接口，還有一些接口可以用來擴展該電源的功能，例如，使用RS 232串行接口，把智能電源與PC機連接，在PC機上就能夠實時反映電源的工作狀態。

?
