單片式運算放大器可在 ±4.75V 至 ±70V 范圍內工作，并具有軌至軌輸出擺幅和低輸入偏置電流

單片式運算放大器自上個世紀 60 年代起就大量面市了，不過這種廣泛使用的器件在性能方面仍在穩步改進。LTC6090 高精度單片式運算放大器向前邁進了一大步，其將電源電壓擴展至 ±70V，而并未犧牲高精度運算放大器期待擁有的特性。LTC6090 采用小型 8 引腳 SO 封裝和 16 引腳 TSSOP 封裝。這兩種封裝均具有用于降低熱阻的裸露襯墊，從而免除了增設散熱器的需要。一個至低電壓控制線的簡易型接口和內置的熱安全特性可簡化高電壓模擬設計任務。

高電壓和高性能

人們對于運算放大器的期望是其具備低輸入偏置電流、低失調和低噪聲。LTC6090 也不例外。該器件采用了一種 MOS 輸入級設計，輸入偏置電流通常為 3pA (在 25°C) 和 < 100 pA (在 85°C)。這使其非常適合于高阻抗應用，例如圖 1 所示的光電二極管放大器。低輸入失調電壓小于 1.6mV，噪聲為 11nV/√Hz (在 10kHz)。輸入共模范圍至任一電源軌的 3V 或一個 134V 的范圍 (橫跨一個 140V 電源)。

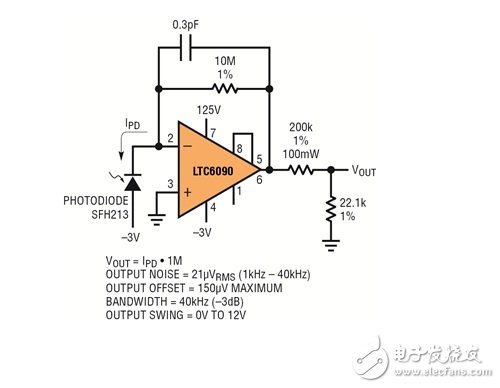

圖 1：擴展動態范圍 1M 跨阻抗光電二極管放大器

在輸出側，高精度運算放大器期望在驅動負載時保持精準度。LTC6090 在這方面同樣不令人失望。具穩定單位增益的輸出驅動能力包括一個 10MHz GBW 乘積、高轉換速率和額定在 ±10mA 的軌至軌輸出級 (其能驅動高達 200pF 的容性負載)。圖 2 所示的實例是一個 140VP-P 10kHz 正弦波。由圖 3 可見，輸出擺幅在負載電流增加的情況下得到了很好的保持。而且，100VP-P 時的輸出電壓保真度一直擴展到 8kHz，如圖 4 所示。

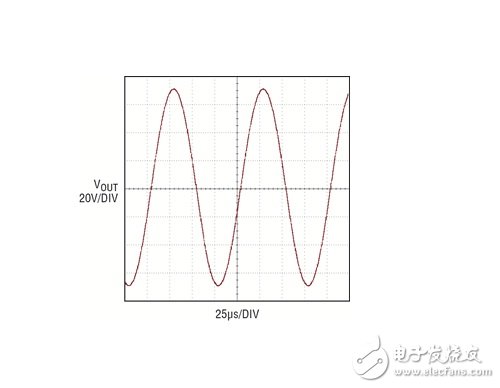

圖 2：LTC6090 輸出電壓 140VP-P 10kHz 正弦波

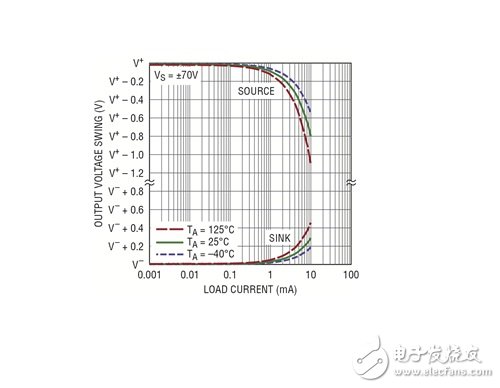

圖 3：LTC6090 輸出電壓擺幅與負載電流的關系曲線

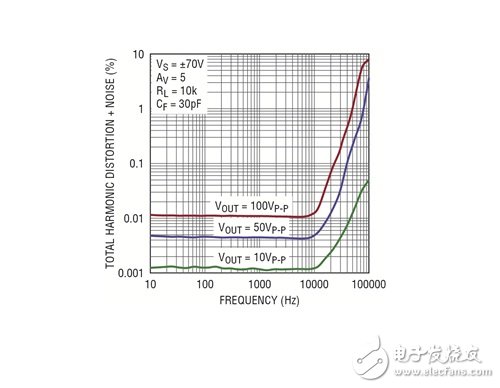

圖 4：LTC6090 總諧波失真 + 噪聲之和與頻率的關系曲線

高阻抗應用需要低漏電電路

LTC6090 的低輸入偏置電流使其成為那些需要非常高電壓之高阻抗應用的絕佳選擇。如圖 5 所示，輸入偏置電流與溫度之間存在對數關系，溫度每升高 10°C 輸入偏置電流將倍增一次。此外，輸入保護器件位于一個隔離袋內，當輸入引腳上的電壓增加 (相對于 V–) 時，隔離袋中的漏電流增大。在圖 5 中，輸入引腳被保持于中間電源電壓。

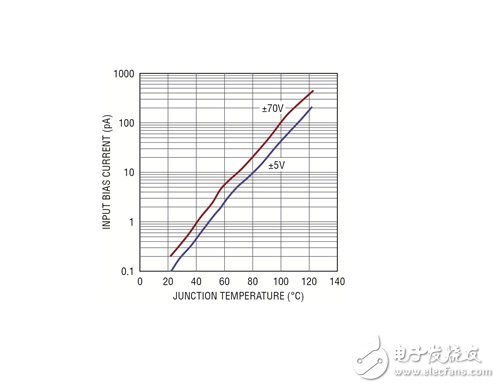

LTC6090 輸入偏置電流與結溫的關系曲線

圖 5：LTC6090 輸入偏置電流與結溫的關系曲線

為了保持低輸入偏置電流，在 PCB 布局時必須謹慎從事。可以考慮采用特殊的低漏電電路板材料。在關鍵型應用中，應考慮使用保護環。帶裸露襯墊的 TSSOP 封裝具有保護環引腳，可用于保護輸入引腳免遭漏電流的損壞。圖 6 示出了反相放大器的 PCB 布局示例。請注意，必須穿過保護環拉回焊料掩模以裸露 PCB 金屬。PCB 必須整潔干燥，這一點是很重要。應考慮采用某種溶劑對其進行清潔，并用自來水清洗任何的殘留物，然后對電路板進行烘烤以除去所有的水分。另外我們還發現：用肥皂和自來水 (不帶溶劑) 徹底洗滌電路板可產生很好的效果。

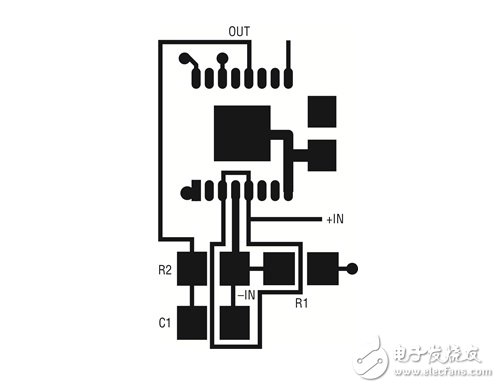

PCB 保護環布局示例

圖 6：PCB 保護環布局示例

將低電壓控制線連接至一個高電壓運算放大器

LTC6090 上的低電壓控制線最低可連接至負電源軌，最高則可連接至比正電源軌低 5V 的電壓。COM 引腳充當一個與低電壓控制線相連的公共接口，并可連接至低電壓系統地或浮置。輸出停用 (OD) 和過熱 (TFLAG) 引腳現參考于低電壓系統地。如圖 7 所示，利用二極管和電阻器對 COM、OD、TFLAG 引腳提供保護。倘若被浮置時，則由 OD 引腳的內部上拉電阻器把 COM 引腳拉至高于中間電源至 21V (當電源為 ±70V 時)。
