開關電源設計中如何減小EMI(2)
再來看，下面的波形，一個是具有導通尖峰的電流波形，一個沒有導通尖峰。
對兩個波形做傅立葉分析：

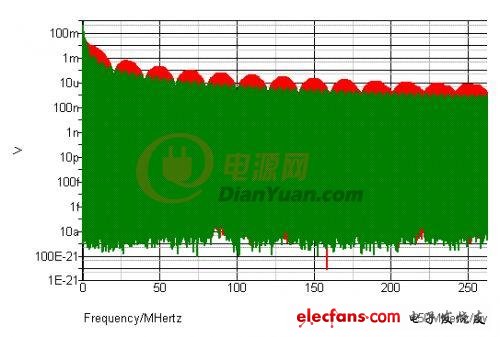

可以看到紅色波形的高次諧波，要大于綠色波形。
繼續對兩個波形，作分析
紅色: 固定頻率的信號
綠色：具有稍微頻率抖動的信號

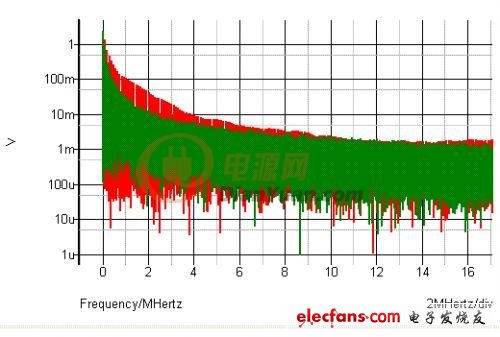

可以看到，頻率抖動，可以降低低頻段能量。進一步，放大低頻段的頻譜能量：

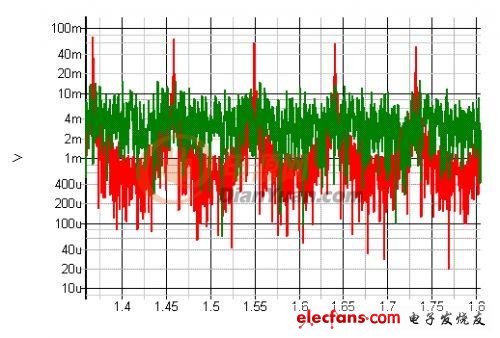

可以看到，頻率抖動就是把頻譜能量分散了，而固定頻率的頻譜能量，集中在基波的諧波頻率點，所以峰值比較高，容易超標。
最后稍微總結一下，如果從源頭來抑制EMI。
1.對于開關頻率的選擇，比如傳導測試150K-30M,那么在條件容許的情況下，可選擇130K之類的開關頻率，這樣基波頻率可以避開測試。
2.采用頻率抖動的技術。頻率抖動可以分散能量，對低頻段的EMI有好處。
3.適當降低開關速度，降低開關速度，可以降低開關時刻的di/dt,dv/dt。對高頻段的EMI有好處。
4.采用軟開關技術，比如PSFB，AHB之類的ZVS可以降低開關時刻的di/dt,dv/dt。對高頻段的EMI有好處。而LLC等諧振技術，可以讓一些波形變成正弦波，進一步降低EMI。
5.對一些振蕩尖峰做吸收，這些管子上的振蕩，往往頻率很高，會發射很大的EMI.
6.采用反向恢復好的二極管，二極管的反向恢復電流，不但會帶來高di/dt.還會和漏感等寄生電感共同造成高的dv/dt.

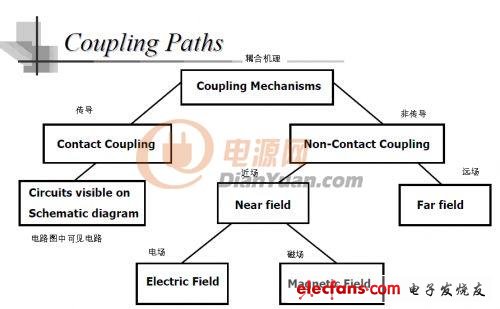

下面來看一下傳播途徑，這個是poon & Pong 兩位教授總結的。
傳播途徑，比較的直觀全面
我們先來看傳導途徑：

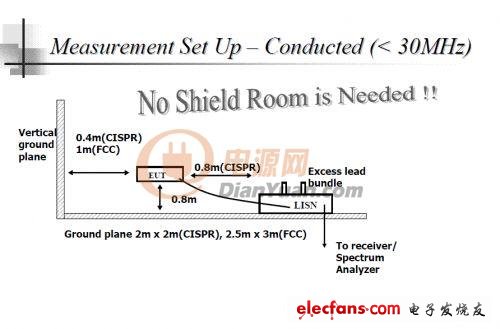

傳導干擾的傳遞都是通過電線來傳遞的，測試的時候，使測試通過電線傳導出來得干擾大小。
