開關電源設計中如何減小EMI(3)
那么這些干擾如何傳遞到接收器的?又要如何來阻擋這些干擾傳遞到接收器呢?
先來看差模的概念，差模電流很容易理解，如下圖，
差模電流在輸入的火線和零線(或者正線到負線)之間形成回路，用基爾霍夫定理可以很容易理解，兩條線上的電流完全相等。
而這個差模電流除了包含電網頻率(或者直流)的低頻分量之外，還有開關頻率的高頻電流，如果開關頻率的電流不是正弦的，那么必然還有其諧波電流。

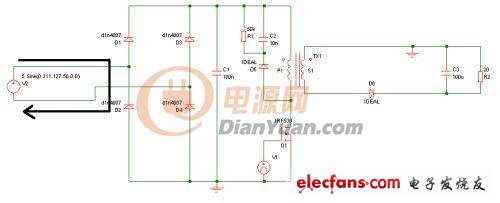

現在以最簡單的，具有PFC功能的DCM 反激電源為例子，(如上圖)

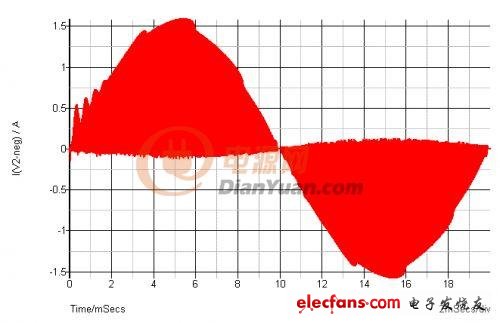

其輸入線上的電流如下：

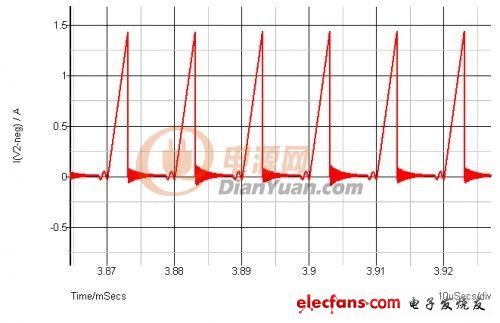

如將其放大：
可以看到電流波形為，眾多三角波組成，但是其平均值為工頻的正弦。那么講輸入電流做傅立葉分析，可以得到：

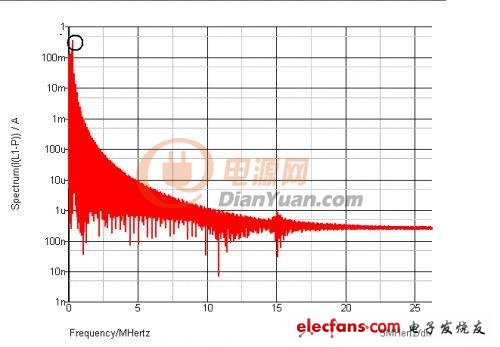

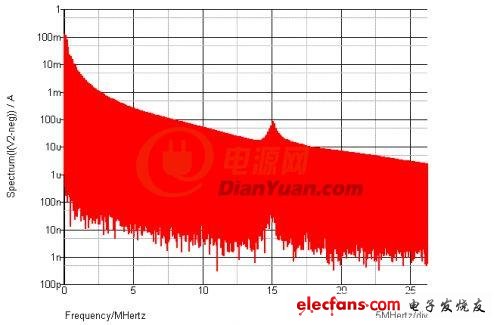

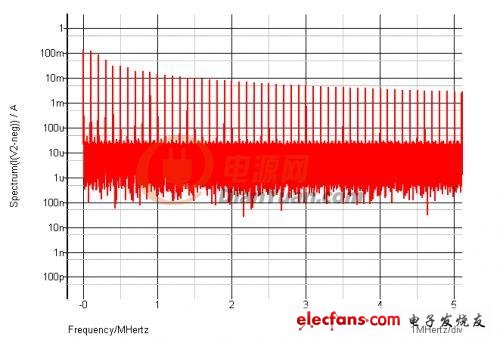

可以看到，除了100Khz開關頻率的基波之外，還有豐富的諧波。繼續分析到更高頻率，可以看到：
如果不加處理，光差模電流就可以讓傳導超標。
那么如何，來阻擋這些高頻電流呢?最簡單有效的，就是加輸入濾波器。

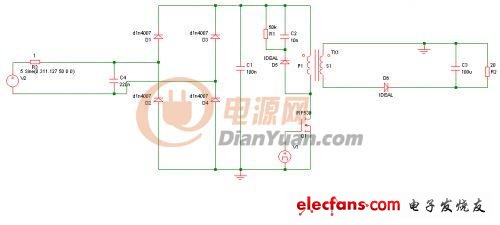

例子1，在輸入端加一個RC濾波器：
在對輸入電流做傅立葉分析：
可以看到高頻諧波明顯下降

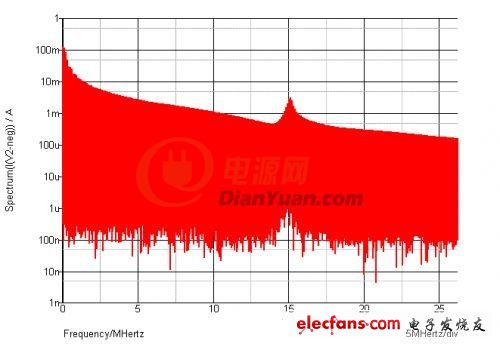

如果加LC濾波器：
對輸入電流做分析：
可以看到濾泡效果更好，但是在低頻點卻有處更高了。這個主要是LC濾波器諧振導致。
而實際 電路中，由于各種阻抗的存在。LC不太容易引起諧振，但是也會偶爾發生。
如果在傳導測試中發現低頻段，有非開關頻率倍頻的地方超標，可以考慮是否濾波器諧振。
