性能測試結果及分析

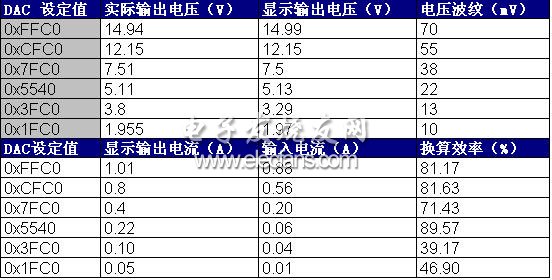

本系統的升、降壓性能及恒流輸出性能測試數據如表1、2、3所示。
表1 降壓電路測試數據
表2 升壓電路測試數據
表3 恒流電路測試數據
由于調試測試時使用的直流穩壓電源自帶的輸出電流測量功能精度較低，在小電流情況下測量顯示誤差較大，因此低電壓輸出的效率很有可能是不真實的，有待更精確的測試。
實際輸出電壓用萬用表測量，輸入電流采用HH1710測試，電壓紋波用示波器交流檔觀察。
其中輸入電壓根據變壓器次級線圈帶負載后實地測量，取21 VDC。
測試條件：負載10W,測試數據為負載電阻上電壓換算得出。
結語
經過硬件電路設計分析、軟件流程分析和實際測試，本開關電源達到了設計要求并超出擴展要求的指標。如果對一些細節問題進一步改進，本電源還具有成為實用設備的潛力。
