一種大功率單片開關電源的設計(2)
2011年10月04日 12:01 本站整理 作者：秩名 用戶評論（0）
2 高頻變壓器設計

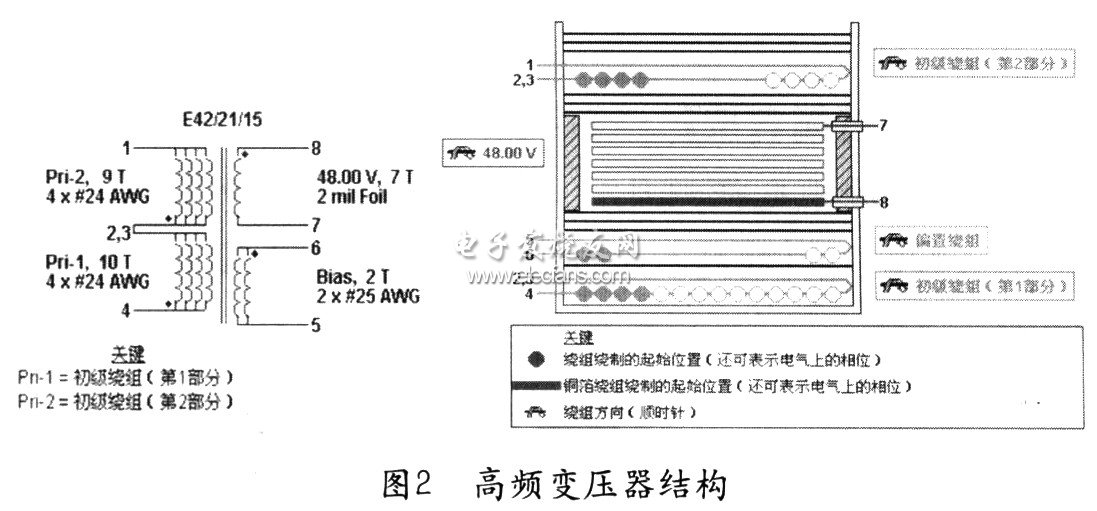

對于PI公司的單片開關電源來說，高頻變壓器采用PI公司相關的開關電源計算機輔助設計軟件來設計。本方案采用的是PI Expert 7．0專家系統。圖2是用該軟件設計的變壓器的結構。
3 測試結果
該電源輸出功率為250W，效率至少為85％，負載調整率為±5％，紋波電壓峰一峰值小于100mV，空載功耗不大于1．4W。
本方案選用TOP249Y設計，輸出功率250W時工作于其上限功率，故要保持良好的散熱條件(芯片溫度要保持在110℃以下)，也可用TOP250Y替換該元件。
4 結束語
單片開關電源具有單片集成化、最簡外圍電路、最佳性能指標、能以無工頻變壓器電器實現完全隔離等顯著優點，是我們設計290W以下開關電源的理想選擇。
