雙激式開關變壓器內部損耗分析(2)

2012年01月10日 14:16 來源：電源網 作者：葉子我要評論(0)

而雙激式開關變壓器初級線圈中的勵磁電流除了用來消磁和充磁以外(即轉換成磁滯損耗)，其存儲的能量還可以反饋給換相輸入電壓進行充電，因?yàn)閯畲烹娏鞔鎯Φ哪芰慨a(chǎn)生反電動勢的方向正好與換相時輸入電壓的方向相反，兩者作用互相對消，使原來流過初級線圈中的勵磁電流由最大值迅速下降到0，即：反電動勢的能量被迅速轉移到輸入電路中，相當于能量被重復利用。

　　圖2-27中，U是電源電壓，N為變壓器初級線圈，控制開關K1、K2、K3、K4組成橋式開關控制電路，K1和K4為一組，K2和K3為一組，兩組開關輪流接通與斷開，把電源電壓正反向加于變壓器初級線圈兩端;R為取樣電阻，通過測量R兩端的電壓，就可以知道流過變壓器初級線圈的電流;取樣電壓被送到示波器Dp進行顯示。

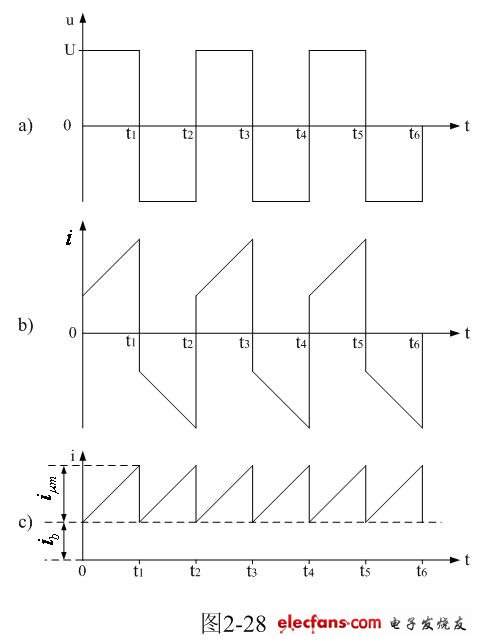

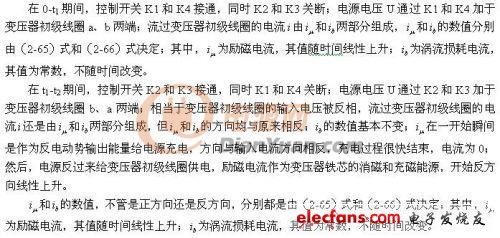

　　圖2-28是圖2-27電路中變壓器初級線圈兩端電壓、電流以及取樣電阻上的電壓波形圖。圖2-28-a是變壓器初級線圈兩端的電壓波形;圖2-28-b是流過變壓器初級線圈兩端的電流波形;圖2-28-c是取樣電阻兩端的電壓波形。
