UC3842組成的充電器電路

UC3842組成的充電器電路

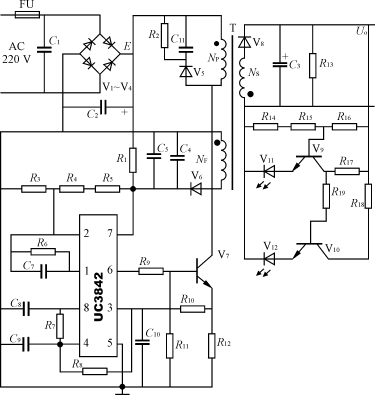

圖1中C1、V1～V4、C2組成濾波整流電路，變壓器T為高頻變壓器，V5、R2、C11組成功率開關管V7的保護電路，NF為供給IC電源的繞組。單端輸出IC為UC3842，其8腳輸出5V基準電壓，2腳為反相輸入，1腳為放大器輸出，4腳為振蕩電容C9、電阻R7輸入端，5腳為接地端，3腳為過流保護端，6腳為調寬單脈沖輸出端，7腳為電源輸入端。R6、C7組成負反饋，IC啟動瞬間由R1供給啟動電壓，電路啟動后由NF產生電勢經V6、C4、C5整流濾波后供給IC工作電壓。R12為過流保護取樣電阻，V8、C3組成反激整流濾波輸出電路。R13為內負載，V9～V12及R14～R19組成發光管顯示電路。圖1中V5、V6選用FR107，V8選用FR154，V7選用K792。
