為完成俄制大氣機與國產航管應答機的交連，設計了由單片機、A/D轉換器、電平轉換電路、驅動電路、隔離電路和電源等電路組成的俄制大氣機高度輸出接口板電路。采取數據校準和抗干擾技術，簡化硬件電路，提高高度數據轉換精度和系統的抗干擾能力。實驗表明，該接口電路實現了高度數據的數字化，能夠?qū)⒍碇拼髿鈾C輸出的模擬高度電平信號轉換成滿足國產航空應答機要求的數字編碼信號。

　　1 應答機高度信號輸入要求

　　換裝的國產新一代航管應答機為A/C模式，高度輸入要求為串行輸入數字信號，接口電氣性能采用RS 422規范，數據格式符合國際民航組織的相關規定，高度內容由10位格雷碼構成，單位為英尺，范圍為：-1000～62700英尺(-304～19111m)，按100英尺的高度增量進行編碼。

　　2 大氣機高度輸出信號形式

　　大氣機是根據大氣壓強隨著高度增加而下降的原理測量飛機高度的。俄制大氣機的高度輸出為模擬電壓信號，其輸出接口電路等效為一個電位器，由兩個固定電阻R1，R2和一個電位器R3組成，組成原理如圖1所示?？烧{(diào)電位器的滑動觸點與氣壓膜盒相連，當氣壓變化時，膜盒帶動觸點滑動，將氣壓的變化轉換為電阻的變化。

　　圖1中，1端為公共端，一般接地;2端為電壓輸入端;3端為高度電壓輸出端。大氣機輸出的高度電壓Uout為：

　　Uout=UinW (1)

　　式中：Uin為輸入電壓;W為電位器阻值變化相對值，其表達式為：

　　由于固定電阻R1，R2的存在，W的取值范圍為：10≤W≤90。

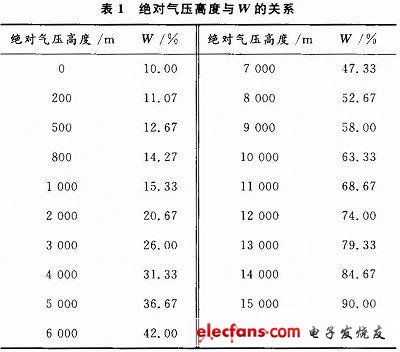

　　與一般電位器不同，可調電位器本身的阻值分布依據氣壓與高度之間的函數關系制成，它將氣壓與高度之間復雜的函數關系，轉變?yōu)榫€性關系。因此也稱其為函數電位器。絕對氣壓高度與W之間的關系曲線如表1所示。

　　從表1可以看出，W和絕對氣壓高度之間近似為線性關系，當絕對氣壓高度大于1 000 m時線性較好。表1數據可用下面一次函數近似表示：

　　H=187.5(W-10) (3)

　　式中H為絕對高度，單位為m。
