3.1 硬件構成與原理

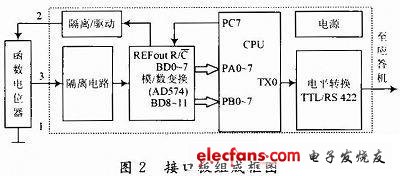

　　根據大氣機輸出信號形式和航管應答機輸入信號要求，設計了高度接口板，其原理框圖如圖2所示。該接口板主要由單片機、A/D變換電路、隔離/驅動電路、隔離電路、TTL/RS 422轉換電路及電源電路等組成。

　　由AD574產生的基準電壓，經隔離/驅動電路加到大氣機高度函數電位器的2端，函數電位器3端輸出和大氣機氣壓高度成正比的電壓信號。此電壓經隔離器加到A/D變換器上，A/D變換器將此電壓變換為與之對應的數字信號，經單片機變換成用串行格雷碼表示的高度數值，最后由TTL/RS 422變換電路變換為符合RS 422接口規范的信號，送至航管應答機。

　　隔離/驅動電路用來對AD574產生的基準電壓源進行電流放大，同時起隔離作用，防止函數電位器的阻抗變化對基準電壓源產生影響，從而影響A/D轉換精度。

　　隔離電路的作用是防止A/D變換電路的輸入阻抗對大氣機函數電位器的阻抗產生影響。

　　A/D變換器的作用是將模擬的高度電壓信號轉換成數字信號，同時產生大氣機函數電位器需要的輸入電壓。

　　由于大氣機給出的氣壓高度精度有限，國際民航組織規定高度編碼的增量為100英尺?，F(xiàn)俄制大氣機的高度輸出范圍為0～15 000 m，換算成英制為0～49 213(15 000/0.304 8≈49 213)英尺。如果按100英尺為量化單位，共需要493(49 213/100≈493)位編碼。A/D變換器的位數N應由下式確定：

　　2N≥493-1 (4)

　　由式(4)得，N≥log2(493-1)≈8.9。因此，9位A/D位芯片就能滿足要求。本設計采用12位A/D變換器AD574，和9位A/D變換器相比，量化誤差減小到1/8，提高了高度電壓輸出精度。

　　電源電路的作用是為各部分電路提供直流電源。A/D變換器的轉換精度不僅取決于輸出位數，而且與供電電源的品質也有很大關系。目前主要有模擬串聯穩壓和開關DC/DC變換兩種電源體制。模擬串聯穩壓電源有開關電源無法比擬的優點就是不產生尖峰干擾，其紋波干擾也可通過濾波降低到足夠低的水平。本方案采用機上115 V/400Hz電源為高度接口板的原始電源，采用串聯穩壓電源體制加兀型濾波方案，為12位A/D變換器提供了高品質的電源系統。

　　CPU是接口板的控制計算中心，主要完成A/D轉換控制、數據校準與編碼(將二進制數字信號變換成符合國際民航組織規定的串行格雷碼)、并一串轉換和數據軟件濾波等功能。

　　3.2 數據校準與編碼

　　由于函數電位器的輸出與氣壓高度為近似的線性關系，特別是在1 000 m以下線性較差，如果直接按式(3)求高度，將會造成較大誤差。因此需要對高度數據進行校準。

　　數據校準可采用硬件校準或軟件校準。采用硬件校準，不僅增加了設備的體積和重量，提高了成本，而且難度大，精度低。采用軟件校準，不僅可以節省成本，而且方法簡單，效果好。因此，本方案采用的是軟件校準中的查表法。

　　表格的制作方法是：第一步，通過實驗測出表1所示大氣機絕對氣壓高度值對應的A/D輸出的二進制值Un第二步，將絕對高度值以格雷碼形式存入單片機內部的存貯器，存貯器地址對應A/D輸出的二進制值U。對于位于表1中數據點之間的點，可將相鄰兩點間的曲線看作是直線，通過線性插值法求出每個A/D輸出值對應的高度值，并存入存貯器。假設(Hn-1，Un-1)和(Hn，Un)是表1中相鄰的兩點，當Un-1

　　采用查表法可大大提高轉換精度。

　　3.3 抗干擾措施

　　各種干擾對測高精度也有較大的影響，如本機噪聲及來自其他機載電子設備或環境的干擾等。為提高測量精度，本設計采取了有效的抗干擾措施。

　　電源設計上采取了低紋波方案，消除電源本身產生的干擾。另外，在接近各器件供電腳附近加裝濾波電容，消除由供電線引入的各種瞬態干擾信號。

　　軟件抗干擾是一種簡便、有效的方法。本設計采取了剔除奇異值法和平均值濾波法抗干擾措施。

　　對每一高度值進行N次等時間間隔采樣，并求出N個采樣值的平均值。如果某個采樣值與該平均值相差較大，可認為是非正常值(奇異值)，予以剔除。將剔除奇異值后的數據再次求平均值，并將該值作為這一點的高度值。

　　上述軟件抗干擾措施對消除瞬態脈沖干擾和噪聲干擾非常有效。

　　4 結語

　　本設計采取了數據校準和抗干擾措施，使測量精度大大提高。實踐表明，該高度接口板滿足俄制大氣機與國產應答機的接口要求。工作穩定、可靠，轉換精度高，其輸出高度和大氣機的高度指示器讀數的誤差不大于2 m，滿足指標要求。另外，產品的通用性好，只要加載不同的函數電位器數據及編碼格式，就可以適應不同的輸出源及輸入目標產品的要求。
