德國艾爾默斯公司（Elmos）日前宣布推出可用于驅動雙極性步進電機的單芯片控制器E523.30-38系列產品。該系列芯片集成了LIN/PWM通信接口和電機的上/下限位置（堵轉位置）的無傳感器檢測功能，可以將執行器集成到一個已有的LIN總線網絡中，其中部分產品帶有LIN總線自動尋址功能。同時，該芯片還集成了雙向PWM通信接口。

　　另外，該系列芯片還具有3個GPIO端口，可用于多達3個霍爾傳感器或者電位器信號輸入，同時也可以直接集成到執行器中，以節省更多的設計空間。

　　該系列芯片自身內嵌了一個8位微控制器，帶有8k的FLASH、64byte的EEPROM等，以及4k的SysROM，可用于通過LIN總線進行程序刷新。工作電壓范圍在5.5~30V之間，負載突降保護可達到42V，滿足了汽車中的復雜電子環境要求，同時可通過斬波進行調節的輸出電流可達到2*800mA，而靜態電流只有30uA。

　　雙極性步進電機控制器系列芯片E523.30-38的主要特點：

　　? 全集成的雙極性步進電機控制器，集成了單片機、LDO、全橋驅動和LIN/PWM接口等;

　　? 無傳感器的堵轉位置檢測功能功能;

　　? 驅動電流最大可以達到2*800mA;

　　? 集成了可編程的電流斬波控制空能，可用于微步控制或者任意客戶自定義波形;

　　? 電源電壓范圍：5.5V~30V（可抗42V的負載突降）;

　　? 集成了LIN Bootloader功能;

　　? 集成了3個GPIO端口，可用于霍爾信號等輸入;

　　? LIN接口兼容LIN 2.2Rev.A，2.2，2.1，2.0和1.3，且具有自動尋址功能;

　　? 溫度范圍：-40℃~150℃。

　　該系列芯片主要適用于汽車領域，其具體應用領域主要有汽車HVAC系統中的風門執行器、大燈隨動調節系統（AFS）、進氣格柵的自動調節以（AGM）及電子閥門等。

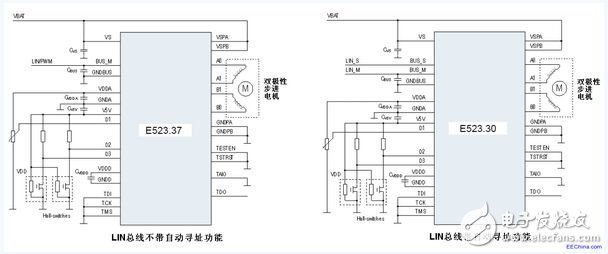

　　E523.30-38的典型應用電路
