1.2.1 選擇模擬器件

　　從EMC的角度選擇模擬器件不象選擇數字器件那樣直接，雖然同樣希望發射、轉換速率、電壓波動、輸出驅動能力要盡量小，但對大多數有源模擬器件，抗擾度是一個很重要的因素，所以確定明確的EMC訂購特征相當困難。

　　來自不同廠商的同一型號及指標的運算放大器，可以有明顯不同的EMC性能，因此確保后續產品性能參數的一致性是十分重要的。敏感模擬器件的廠商提供EMC或電路設計上的信噪處理技巧或PCB布局，這表明他們關心用戶的需求，這有助于用戶在購買時權衡利弊。

　　1.2.2 防止解調問題

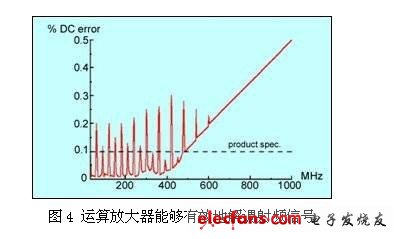

　　大多數模擬設備的抗擾度問題是由射頻解調引起的。運放每個管腳都對射頻干擾十分敏感，這與所使用的反饋線路無關(見圖3)，所有半導體對射頻都有解調作用，但在模擬電路上的問題更嚴重。即使低速運放也能解調移動電話頻率及其以上頻率的信號，圖4表明了實際產品的測試結果。為了防止解調，模擬電路處于干擾環境中時需保持線性和穩定，尤其是反饋回路，更需在寬頻帶范圍內處于線性及穩定狀態，這就常常需要對容性負載進行緩沖，同時用一個小串聯電阻(約為500)和一個大約5PF的積分反饋電容串聯。

　　進行穩定度及線性測試時，在輸入端注入小的但上升沿極陡 (<1ns) 的方波信號(也可以通過電容饋送到輸出端和電源端)，方波的基頻必須在電路預期的頻帶內，電路輸出應用100MHz(至少)的示波器和探針進行過沖擊和振鈴檢查，對音頻或儀表電路也應如此，對更高速模擬電路，要選取頻帶更寬的示波器，同時注意使用探頭的技巧

　　超過信號高度50%的過沖擊表明電路不穩定，對過沖擊應予以有效的衰減，信號的任何長久的振鈴(超過兩個周期)或突發振蕩表明其穩定度不好。

　　以上測試應在輸入及輸出端均無濾波器的情況下進行，也可以用掃頻代替方波，頻譜分析儀代替示波器(更易看出共振頻率)

?

?

　　1.2.3其它模擬電路技術

　　獲得一穩定且線性的電路后，其所有聯線可能還需濾波，同一產品中的數字電路部分總會把噪聲感應到內部連線上，外部連線則承受外界的電磁環境的騷擾。濾波器將在后面介紹。

　　決不要試圖采用有源電路來濾波和抑制射頻帶寬以達到EMC要求，只能使用無源濾波器(最好是RC型)。在運放電路中，只有在其開環增益遠大于閉環增益時的頻率范圍內，積分反饋法才有效，但在更高頻率，它不能控制頻率響應。

　　應避免采用輸入、輸出阻抗高的電路，比較器必須具有遲滯特性(正反饋)，以防止因為噪聲和干擾而使輸出產生誤動作，還可防止靠近切換點處的振蕩 。不要使用比實際需要快得多的輸出轉換比較器，保持dv/dt在較低狀態。

　　對高頻模擬信號(例如射頻信號)，傳輸線技術是必需的，取決于其長度和通信的最高頻率，甚至對低頻信號，如果對內部聯接用傳輸線技術，其抗擾度也將有所改善。有些模擬集成電路內的電路對高場強極為敏感，這時可用小金屬殼將其屏蔽起來(如果散熱允許)，并將屏蔽盒焊接到PCB地線面上

　　與數字電路相同，模擬器件也需要為電源提供高質量的射頻旁路(去耦)，但同時也需低頻電源旁路，因為模擬器件的電源噪聲抑制率(PSRR)對1kHz以上頻率是很微弱的，對每個運放、比較器或數據轉換器的每個模擬電源引腳的RC或LC濾波都是必要的，這些電源濾波器轉折頻率和過渡帶斜率應補償器件PSRR的轉折頻率和斜率，以在所關心的頻帶內獲得期望的PSRR

　　一般的EMC設計指南中都很少涉及射頻設計，這是因為射頻設計者一般都很熟悉大多數連續的EMC現象，然而需要注意的是，本振和IF頻率一般都有較大的泄漏 ，所以需要著重屏蔽和濾波。
