本次小技巧解決問題3和4。關于鋪銅設計方面的規則技巧。介紹如何在Altium Designer中的鋪銅設計時，改變鋪銅與過孔的連接方式，以及板邊內縮。

如何在鋪銅之后的過孔連接不像熱焊盤那樣呈十字交叉狀

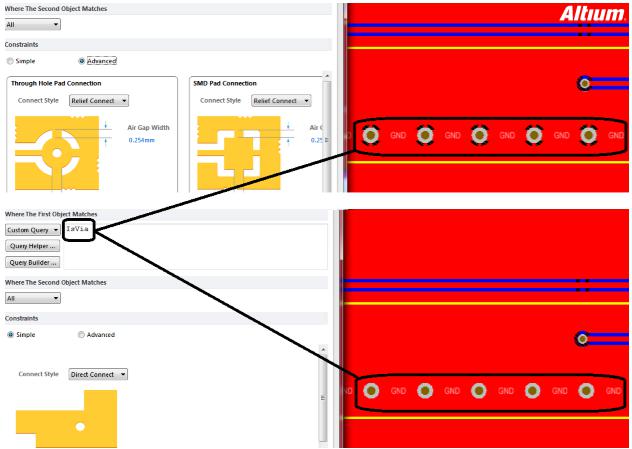

想使鋪好銅的PCB板中的過孔聯接不呈十字交叉狀，而是直接聯接，您可以在Design Rule里的Plane - Polygon connect style那一項進行設置。如下圖所示，上面默認設置是Relief connection連接方式，如熱焊盤一樣十字交叉花型連接。下圖是添加了一項規則，并在Query語句里設置對象為所有的過孔IsVia。規則設置為直接連接。重新鋪銅之后即如圖下半部分所示。取消了十字交叉狀的花型連接。

為鋪銅設置不同的間距（板邊內縮）

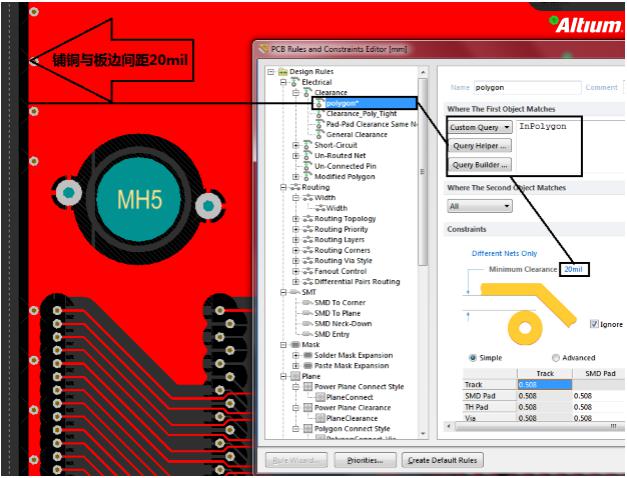

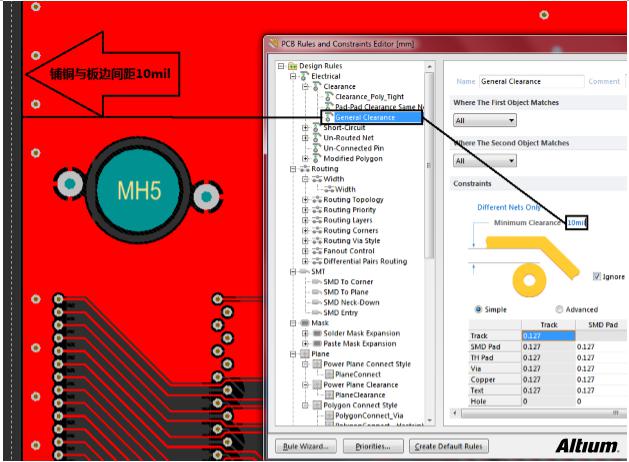

在PCB設計以及制造行業，一般情況下，出于電路板成品機械考慮，或者避免銅皮裸露在板邊可能引起的卷邊或電氣短路等情況發生，工程師經常會將大面積鋪銅塊相對于板邊內縮20mil，而不是一直將銅皮鋪到板邊沿。這種銅皮內縮的處理方法有很多種。比如板邊繪制keepout層，然后設置鋪銅與keepout的距離。此處介紹一種簡便的方法，即為鋪銅對象設置不同的安全距離，比如整板安全間距設置為10mil，而將鋪銅設置為20mil。即可達到板邊內縮20mil的效果。同時也去除了器件內可能出現的死銅。一舉多得。如下圖所示。

板邊內縮有很多種處理方法，這種采用Query語句來對鋪銅對象進行精準設置更加明確和方便。
